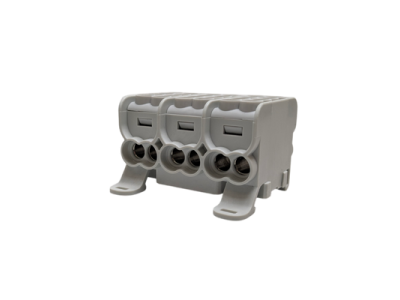

Blok dystrybucyjny, rozdzielczy HLAK 25 3P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC szary | MAG3253A00 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 3P 2xAl/Cu o szarej obudowie to kompaktowe rozwiązanie do bezpiecznego rozdziału energii w instalacjach przemysłowych, fotowoltaicznych (PV) i systemach elektromobilności. Przeznaczony do współpracy z przewodami aluminiowymi i miedzianymi (AL/CU) o przekrojach 25mm² i 16mm², zapewnia stabilny rozdział prądu przy napięciu znamionowym do 1000V AC i 1500V DC. Wbudowana obudowa z poliamidu PA66 o klasie palności UL94 V0 gwarantuje wysoką odporność ogniową i długą żywotność.

• Napięcie znamionowe 1000V AC / 1500V DC: Kompatybilny z instalacjami prądu przemiennego i stałego, w tym systemami fotowoltaicznymi i elektromobilnością.
• Przekroje przewodów 25mm² i 16mm² (AL/CU): Możliwość stosowania obydwu typów przewodów w jednym bloku, co upraszcza projektowanie instalacji.
• Obudowa z poliamidu PA66, klasa UL94 V0: Wysoka odporność ogniowa i mechaniczna, gwarantująca bezpieczeństwo nawet w trudnych warunkach środowiskowych.
• Kompaktowa konstrukcja 3-biegunowa: Oszczędność miejsca w szafach rozdzielczych i instalacjach, ułatwiająca organizację okablowania.
• Montaż na szynę DIN lub śrubami: Elastyczność montażowa dostosowana do różnych typów instalacji i konfiguracji.

Zgodność z Normami

Blok dystrybucyjny HLAK 25 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i ogniowego. Posiada certyfikację CE oraz klasę palności UL94 V0, co potwierdza jego zgodność z dyrektywami unijnymi i międzynarodowymi standardami branżowymi.

Zastosowanie

Blok dystrybucyjny HLAK 25 3P znajduje zastosowanie w instalacjach wymagających niezawodnego rozdziału energii, szczególnie tam, gdzie liczy się kompaktowy rozmiar i uniwersalność.

• Instalacje przemysłowe – rozdział mocy w maszynach i urządzeniach.
• Systemy fotowoltaiczne (PV) – połączenia między panelami a falownikiem.
• Elektromobilność (EV) – zarządzanie obwodami ładowania pojazdów elektrycznych.
• Automatyka przemysłowa – rozdział sygnałów i zasilania w sterownikach PLC.
• Modernizacje i rozbudowy instalacji – prosty montaż i elastyczność konfiguracji.

Wskazówki Montażowe

Montaż bloku należy wykonywać wyłącznie przy całkowicie odłączonym napięciu, przez wykwalifikowany personel z uprawnieniami SEP. Blok można montować na szynie DIN 35mm lub za pomocą śrub, dobierając odpowiedni sposób w zależności od wymagań instalacji. Przewody aluminiowe i miedziane należy odpowiednio przygotować (oczyszczenie, nasmarowanie pastą kontaktową w przypadku aluminium) i dokręcić śruby z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu należy sprawdzić stan połączeń i izolację.

FAQ

• Jaki jest maksymalny prąd znamionowy bloku? Maksymalny prąd znamionowy wynosi 100A – wystarczający dla większości aplikacji przemysłowych i energetycznych.
• Czy blok współpracuje z przewodami o innych przekrojach? Blok zaprojektowany jest do współpracy z przewodami 25mm² i 16mm² (AL/CU). Inne przekroje nie są rekomendowane.
• Jakie materiały zostały użyte do produkcji bloku? Korpus wykonany z mosiądzu niklowanego, śruby ze stali niklowanej, a obudowa z poliamidu PA66 o klasie palności UL94 V0.
