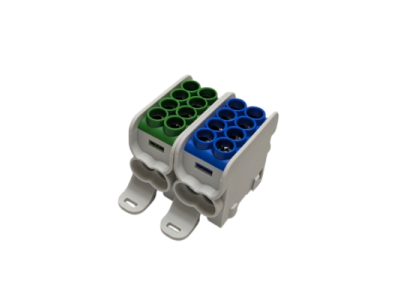

Blok dystrybucyjny, rozdzielczy HLAK 25 2P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC niebieski, zielony | MAG2251BG0 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 2P w kolorach niebieskim i zielonym to kompaktowe rozwiązanie do rozdziału energii w instalacjach przemysłowych, fotowoltaicznych i automatyce. Zaprojektowany z myślą o wszechstronnym zastosowaniu, obsługuje napięcia do 1500V DC i 1000V AC, a także kompatybilny jest z przewodami aluminiowymi i miedzianymi. Wysoka odporność elektryczna i konstrukcja na szynę DIN zapewniają niezawodność oraz oszczędność miejsca.

• Napięcie robocze 1000V AC / 1500V DC: Umożliwia zastosowanie w instalacjach niskiego i średniego napięcia, w tym systemach fotowoltaicznych i magazynach energii.
• Kompatybilność z Al/Cu 25mm² + 16mm²: Łączenie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów, co upraszcza montaż i obniża koszty.
• Konstrukcja 2-biegunowa (2P): Optymalne rozwiązanie do rozdziału energii w obwodach jednofazowych i dwufazowych, z możliwością montażu na szynie DIN.
• Kolorystyka niebieski/zielony: Ułatwia identyfikację obwodów i estetyczne prowadzenie instalacji w szafach sterowniczych.
• Materiał korpusu: mosiądz niklowany: Gwarantuje wysoką przewodność elektryczną i odporność na korozję, przedłużając żywotność bloku.

Zgodność z Normami

Blok spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Wyprodukowany zgodnie z normami bezpieczeństwa dla aparatury elektrycznej niskiego i średniego napięcia, w tym EN 60947-7-1. Materiały obudowy klasy palności UL94 V0 zapewniają dodatkowe bezpieczeństwo przeciwpożarowe.

Zastosowanie

Blok dystrybucyjny HLAK 25 2P znajduje zastosowanie w instalacjach wymagających niezawodnego i kompaktowego rozdziału energii, zarówno w środowisku przemysłowym, jak i instalacjach specjalistycznych.

• Instalacje fotowoltaiczne – rozdział energii z ogniw PV do falownika.
• Systemy magazynowania energii – połączenie akumulatorów z falownikiem.
• Automatyka przemysłowa – zasilanie obwodów sterowniczych i napędowych.
• Elektromobilność – rozdział energii w stacjach ładowania pojazdów elektrycznych.
• Rozdzielnice i szafy sterownicze – kompaktowe prowadzenie przewodów i identyfikacja obwodów.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Blok HLAK 25 2P montuje się na szynie DIN 35mm lub przy pomocy śrub. Przewody aluminiowe i miedziane należy odpowiednio przygotować (czyszczenie, końcówki, moment dokręcania zgodny z dokumentacją). Unikać nadmiernego zginania przewodów w okolicy styku. Po montażu sprawdzić prawidłowość połączeń i izolację.

FAQ

• Czy blok HLAK 25 2P jest kompatybilny z przewodami o innych przekrojach? Kompatybilny jest z przewodami aluminiowymi i miedzianymi o przekrojach 25mm² i 16mm². Dla innych przekrojów należy zastosować odpowiednie końcówki lub adaptery.
• Jakie jest maksymalne natężenie prądu dla bloku? Maksymalny prąd znamionowy wynosi 100 A – należy dobierać przewody i zabezpieczenia odpowiednio do obciążenia.
• Czy blok można stosować w instalacjach zewnętrznych? Przeznaczony jest do stosowania w suchych i kontrolowanych środowiskach wewnętrznych. Do zastosowań zewnętrznych wymagana jest obudowa o odpowiednim stopniu ochrony IP.
