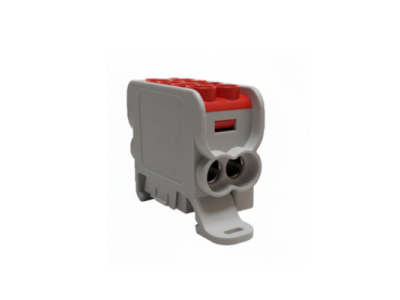

Blok dystrybucyjny, rozdzielczy HLAK 25 1P 2xAl/Cu 25mm²+16mm² 1000VAC/1500VDC czerwony | MAG1251R00 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny HLAK 25 1P z dwoma przyłączami (25mm² i 16mm²) w kolorze czerwonym to kompaktowe rozwiązanie do rozdziału energii w instalacjach przemysłowych, fotowoltaicznych i elektromobilności. Zwiększa efektywność układu, oszczędzając miejsce dzięki montażowi na szynę DIN lub za pomocą śrub. Wytrzymała konstrukcja z mosiądzu niklowanego i poliamidu PA66 klasy palności UL94 V0 gwarantuje długotrwałą niezawodność i odporność na warunki środowiskowe.

• Napięcie znamionowe 1000V AC / 1500V DC: Przystosowany do pracy w instalacjach niskiego i średniego napięcia, w tym w systemach fotowoltaicznych i elektromobilności.
• Prąd znamionowy 100A: Umożliwia bezpieczny rozdział energii dla średniej wielkości odbiorników w instalacjach przemysłowych.
• 2 przyłącza Al/Cu (25mm² i 16mm²): Kompatybilny z przewodami aluminiowymi i miedzianymi – elastyczność w stosowaniu różnych typów kabli.
• Kolor czerwony (RAL 3000): Umożliwia szybką identyfikację obwodu w rozdzielnicy i ułatwia organizację instalacji.
• Montaż na szynę DIN lub śruby: Uniwersalność zastosowania – dostosowanie do różnych konfiguracji rozdzielnic.

Zgodność z Normami

Blok dystrybucyjny HLAK 25 spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i ogniowego. Materiały użyte do produkcji (mosiądz niklowany, stal niklowana, poliamid PA66 UL94 V0) gwarantują zgodność z dyrektywami Unii Europejskiej. Posiada oznaczenie CE i jest zaprojektowany zgodnie z normami VDE i IEC.

Zastosowanie

Blok dystrybucyjny HLAK 25 to wszechstronne rozwiązanie do rozdziału energii w różnych typach instalacji elektrycznych.

• Instalacje przemysłowe – rozdział zasilania dla maszyn i urządzeń.
• Systemy fotowoltaiczne (PV) – połączenia ogniw i inwerterów.
• Elektromobilność (EV) – zarządzanie zasilaniem stacji ładowania pojazdów.
• Automatyka przemysłowa – rozdział sygnałów i zasilania w szafach sterowniczych.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Blok może być montowany na szynę DIN (35mm) lub przykręcany do płyty rozdzielnicy. Przed podłączeniem przewodów należy upewnić się, że dobrano odpowiedni przekrój kabla (25mm² i 16mm²) i zastosowano właściwy moment dokręcania śrub zgodnie z dokumentacją. Zaleca się stosowanie odpowiednich końcówek kablowych (zalecenie: końcówki tulejowe).

FAQ

• Czy blok HLAK 25 nadaje się do instalacji zewnętrznych? Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy zapewnić odpowiednią obudowę ochronną (np. szafę IP65).
• Jakie są zalecane momenty dokręcania śrub przyłączeniowych? Dokładne wartości nie zostały podane w danych produktu. Zaleca się stosowanie się do wytycznych producenta (Morek) lub karty katalogowej bloku.
• Czy blok obsługuje przewody linkowe? Tak – dzięki odpowiedniemu kształtowi przyłączy blok jest kompatybilny z przewodami linkowymi (wielodrutowymi) o przekroju 25mm² i 16mm².
