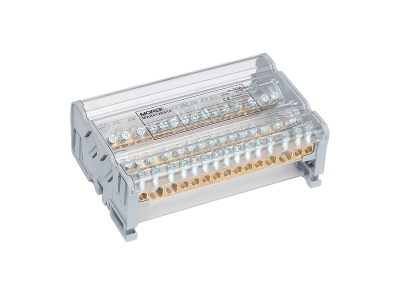

Blok dystrybucyjny Moblock 4P 125A-15 2x35+2x25+11x6mm2 MAB4126A18 | MAB4126A18 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny Moblock 4P 125A-15 o oznaczeniu producenta MAB4126A18 to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na obsługę wymagających obwodów przemysłowych. Konstrukcja czteropolowa (4P) umożliwia jednoczesne zarządzanie trzema fazami oraz przewodem neutralnym w jednym, kompaktowym module.

• Zróżnicowane zaciski wyjściowe: Blok wyposażono w 15 otworów na każdy biegun, w tym 2 otwory o przekroju 35 mm², 2 otwory o przekroju 25 mm² oraz 11 otworów o przekroju 6 mm², co gwarantuje elastyczność przy podłączaniu przewodów o różnych średnicach.
• Wysoka wytrzymałość zwarciowa: Solidna budowa wewnętrzna zapewnia stabilność pracy nawet w warunkach dynamicznych przeciążeń.
• Izolacja i bezpieczeństwo: Obudowa wykonana z wysokiej jakości tworzywa samogasnącego zapewnia stopień ochrony IP20, chroniąc instalatora przed przypadkowym dotykiem części pod napięciem.
• Transparentna pokrywa: Pozwala na szybką inspekcję wizualną stanu połączeń bez konieczności demontażu osłon.

Zgodność z Normami

Produkt marki MOREK został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach budynkowych i przemysłowych. Blok spełnia wymagania normy IEC 60947-7-1, która określa standardy dla listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten zachowa swoje parametry elektryczne i mechaniczne przez cały okres eksploatacji, minimalizując ryzyko awarii wynikających z przegrzania styków.

Zastosowanie

Blok dystrybucyjny MAB4126A18 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym wyborem do rozdzielnic głównych i podrozdzielnic, gdzie konieczne jest uporządkowane rozgałęzienie zasilania na mniejsze obwody odbiorcze. Dzięki możliwości montażu przewodów o przekroju znamionowym do 35 mm², blok ten doskonale sprawdza się w systemach zasilania awaryjnego, układach automatyki budynkowej oraz w szafach sterowniczych maszyn przemysłowych. Jego kompaktowa budowa pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest priorytetem w gęsto upakowanych systemach rozdzielczych.

Wskazówki Montażowe

Prawidłowy montaż jest gwarancją długowieczności instalacji. Blok Moblock 4P 125A-15 jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), ale posiada również otwory montażowe umożliwiające przykręcenie go bezpośrednio do płyty montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec poluzowaniu się przewodów pod wpływem drgań lub cykli termicznych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i eliminuje ryzyko uszkodzenia pojedynczych drucików miedzi przez śrubę dociskową.

FAQ

• Czy blok można stosować w instalacjach prądu stałego (DC)? Tak, bloki dystrybucyjne tego typu mogą być stosowane w obwodach DC, o ile parametry napięciowe i prądowe nie przekraczają wartości znamionowych określonych przez producenta.
• Jaki jest stopień ochrony tego bloku? Blok posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
• Czy do jednego zacisku można podłączyć dwa przewody? Zgodnie z dobrą praktyką inżynierską i zasadami bezpieczeństwa, do każdego zacisku śrubowego powinien być podłączony jeden przewód, aby zapewnić pewność połączenia mechanicznego i elektrycznego.
