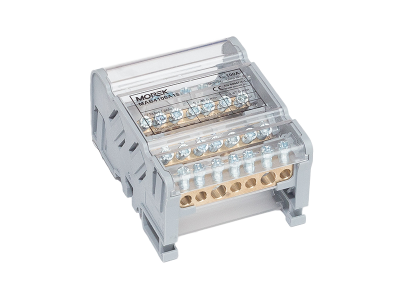

Blok dystrybucyjny Moblock 4P 100A-7 2x25 + 5x6mm2 TS35 MAB4100A18 | MAB4100A18 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny Moblock 4P 100A-7 o numerze katalogowym MAB4100A18 to zaawansowane rozwiązanie od renomowanego producenta MOREK, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się czterobiegunową konstrukcją, która umożliwia bezpieczne i uporządkowane rozdzielenie potencjałów w rozdzielnicach niskiego napięcia. Prąd znamionowy wynoszący 100 A pozwala na obsługę obciążeń typowych dla rozbudowanych instalacji budynkowych oraz przemysłowych.

• Konfiguracja zacisków: Każdy biegun wyposażony jest w 7 otworów przyłączeniowych, w tym 2 o przekroju do 25 mm² oraz 5 o przekroju do 6 mm², co pozwala na elastyczne dopasowanie przewodów zasilających i odpływowych.
• Wysoka jakość materiałów: Korpus wykonany z samogasnącego tworzywa sztucznego zapewnia bezpieczeństwo przeciwpożarowe, a mosiężne szyny przewodzące gwarantują niską rezystancję styku.
• Kompaktowa budowa: Optymalne wymiary pozwalają na znaczną oszczędność miejsca wewnątrz szafy sterowniczej przy zachowaniu pełnej przejrzystości połączeń.
• Stopień ochrony: Konstrukcja zapewnia ochronę przed przypadkowym dotykiem części pod napięciem, co podnosi standardy bezpieczeństwa pracy personelu technicznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach pracy. Blok dystrybucyjny spełnia wymagania normy IEC 60947-7-1, dotyczącej aparatury niskonapięciowej i listew zaciskowych do przewodów miedzianych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz zgodności z dyrektywami bezpieczeństwa użytkowania.

Zastosowanie

Blok Moblock 4P 100A-7 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym wyborem do:

• Rozdzielnic głównych i podrozdzielnic: Jako centralny punkt rozdziału zasilania na poszczególne obwody.
• Systemów automatyki przemysłowej: Do porządkowania okablowania w szafach sterowniczych maszyn i linii produkcyjnych.
• Instalacji fotowoltaicznych: W sekcjach AC do łączenia inwerterów z zabezpieczeniami.
• Budownictwa komercyjnego: W biurowcach i centrach handlowych, gdzie wymagana jest wysoka estetyka i przejrzystość instalacji elektrycznej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej i bezawaryjnej pracy bloku dystrybucyjnego:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej DIN TS35 (35 mm), co skraca czas prefabrykacji rozdzielnicy.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku i uniknąć uszkodzenia pojedynczych drucików miedzi.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć ich poluzowania pod wpływem drgań lub zmian temperatury (zjawisko pełzania materiału).
• Separacja: Dzięki izolowanej obudowie, blok może być montowany bezpośrednio obok innych aparatów modułowych.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zatrzasku na szynę TS35 pozwala na montaż zarówno w orientacji poziomej, jak i pionowej, zależnie od układu szafy.
• Jakie przewody można podłączyć do zacisków 25 mm²? Zaciski te są dedykowane dla przewodów zasilających o przekroju znamionowym do 25 mm², co pozwala na stabilne przesyłanie energii przy pełnym obciążeniu 100 A.
• Czy produkt jest odporny na wysokie temperatury? Obudowa wykonana jest z materiałów o wysokiej odporności termicznej, co zapobiega deformacjom podczas długotrwałej pracy pod obciążeniem znamionowym.
