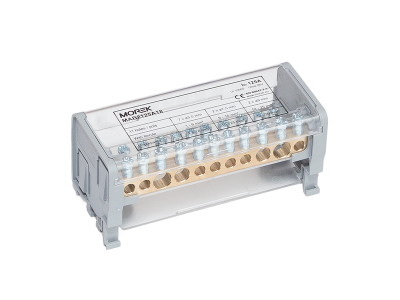

Blok dystrybucyjny Moblock 2P 125A-11 2x35+2x25+7x6mm2, MAB2125A18 | MAB2125A18 Morek

Opis i Kluczowe Cechy

Blok dystrybucyjny Moblock 2P 125A-11 o numerze katalogowym MAB2125A18 to zaawansowane rozwiązanie od renomowanego producenta MOREK, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych. Konstrukcja dwubiegunowa (2P) umożliwia efektywne zarządzanie fazami lub torami neutralnymi w obrębie jednej obudowy.

• Zróżnicowane zaciski wyjściowe: Blok wyposażono w 11 otworów na każdy biegun, w tym 2 otwory o przekroju 35 mm², 2 otwory o przekroju 25 mm² oraz 7 otworów o przekroju 6 mm², co gwarantuje elastyczność przy podłączaniu przewodów o różnych średnicach.
• Wysoka wytrzymałość zwarciowa: Solidna budowa wewnętrznych szyn mosiężnych zapewnia stabilność termiczną i mechaniczną nawet podczas wystąpienia prądów przetężeniowych.
• Kompaktowa obudowa: Wykonana z samogasnącego tworzywa sztucznego, zapewnia stopień ochrony IP20 oraz izolację zapobiegającą przypadkowemu dotykowi części pod napięciem.
• Transparentna pokrywa: Umożliwia szybką inspekcję wizualną stanu połączeń bez konieczności demontażu osłon.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Blok dystrybucyjny spełnia wymagania normy IEC 60947-7-1, która określa standardy dla listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesną aparaturą modułową i spełnia europejskie dyrektywy bezpieczeństwa CE.

Zastosowanie

Blok Moblock MAB2125A18 znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, gdzie kluczowe jest uporządkowanie okablowania oraz pewność połączeń elektrycznych. Jest idealnym rozwiązaniem dla:

• Prefabrykacji szaf sterowniczych: Pozwala na estetyczne i przejrzyste rozdzielenie zasilania na poszczególne obwody zabezpieczające.
• Systemów automatyki budynkowej: Ułatwia integrację wielu odbiorników w ramach jednego punktu zasilającego.
• Modernizacji instalacji: Dzięki montażowi na standardową szynę DIN, blok można łatwo zaimplementować w istniejących rozdzielnicach modułowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Blok dystrybucyjny MOREK montuje się na standardowej szynie montażowej TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment obrotowy dla śrub zaciskowych, aby uniknąć przegrzewania się styków lub uszkodzenia gwintów.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę.
• Odstępy izolacyjne: Konstrukcja bloku zapewnia odpowiednie odstępy, jednak należy dbać o czystość wewnątrz rozdzielnicy, aby uniknąć powstawania mostków przewodzących.

FAQ

1. Czy blok można montować w innej pozycji niż pozioma?
Tak, blok dystrybucyjny Moblock może być montowany zarówno w pionie, jak i w poziomie na szynie DIN, o ile zachowane są odpowiednie warunki chłodzenia i dostęp do zacisków.

2. Jakie przewody można podłączyć do zacisków 35 mm²?
Zaciski te są przystosowane do przewodów o przekroju znamionowym do 35 mm², co pozwala na doprowadzenie głównego zasilania do bloku przy zachowaniu pełnej obciążalności 125A.

3. Czy produkt posiada certyfikację do użytku w trudnych warunkach?
Blok posiada stopień ochrony IP20 i jest przeznaczony do pracy wewnątrz obudów i rozdzielnic, chroniąc przed bezpośrednim kontaktem z palcem.
