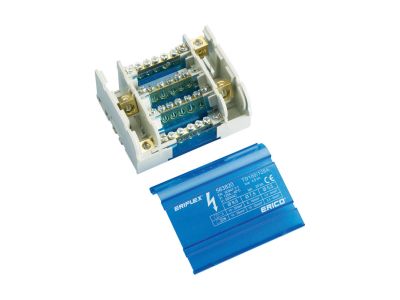

Blok dystrybucyjny czteropolowy TD100/125AL | 563830 Erico

Opis i Kluczowe Cechy

Blok dystrybucyjny czteropolowy TD100/125AL marki ERICO to zaawansowane rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii elektrycznej wewnątrz rozdzielnic oraz szaf sterowniczych. Urządzenie charakteryzuje się prądem znamionowym na poziomie 100/125 A, co pozwala na obsługę wymagających obwodów przemysłowych. Konstrukcja bloku została zaprojektowana z myślą o maksymalnej przejrzystości instalacji – wejście zasilające jest fizycznie odseparowane od wyjść odbiorczych, co minimalizuje ryzyko zwarć i ułatwia diagnostykę układu. Zastosowanie neutralnej szyny pozwala na uporządkowane prowadzenie przewodów N, co jest kluczowe w systemach wielofazowych.

• Wysoka obciążalność: Prąd znamionowy dostosowany do standardów przemysłowych (100/125 A).
• Separacja galwaniczna: Wyraźne oddzielenie sekcji zasilającej od sekcji odpływowej zwiększa bezpieczeństwo obsługi.
• Kompaktowa budowa: Optymalizacja miejsca wewnątrz obudowy dzięki zintegrowanej strukturze czteropolowej.
• Trwałość materiałowa: Wykonanie z wysokiej jakości komponentów odpornych na starzenie termiczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Blok dystrybucyjny TD100/125AL spełnia wymagania normy IEC 60947-7-1, co gwarantuje odpowiednią wytrzymałość dielektryczną oraz odporność na prądy zwarciowe. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji i zapewnia pełne bezpieczeństwo użytkowania w instalacjach profesjonalnych.

Zastosowanie

Blok dystrybucyjny ERICO znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i podrozdzielnic: Gdzie wymagany jest przejrzysty podział zasilania na poszczególne sekcje.
• Szaf sterowniczych maszyn: Umożliwia łatwe doprowadzenie zasilania do wielu sterowników PLC, falowników i zabezpieczeń silnikowych.
• Systemów HVAC: Do zasilania rozproszonych układów wentylacji i klimatyzacji.
• Instalacji fotowoltaicznych: Jako punkt zbiorczy dla przewodów prądu przemiennego (AC).

Wskazówki Montażowe

Montaż bloku TD100/125AL jest wyjątkowo elastyczny i może być realizowany na dwa sposoby: poprzez zatrzaśnięcie na standardowej szynie DIN (TS35) lub za pomocą śrub bezpośrednio do płyty montażowej, co zapewnia stabilność w warunkach narażonych na wibracje. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych – użycie odpowiedniego klucza dynamometrycznego gwarantuje trwały styk elektryczny i zapobiega przegrzewaniu się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić optymalną powierzchnię styku wewnątrz zacisku.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zacisków i system mocowania pozwalają na montaż w dowolnej orientacji, o ile zachowane są odpowiednie odstępy izolacyjne.
• Czy urządzenie obsługuje przewody aluminiowe? Model TD100/125AL jest przystosowany do współpracy z przewodami miedzianymi, jednak zgodnie z oznaczeniem serii, niektóre komponenty mogą być kompatybilne z aluminium – zawsze należy zweryfikować specyfikację zacisku przed użyciem przewodów AL.
• Jaki jest stopień ochrony tego bloku? Blok posiada osłony izolacyjne chroniące przed przypadkowym dotykiem części pod napięciem, co podnosi standard bezpieczeństwa pracy (IP20).
