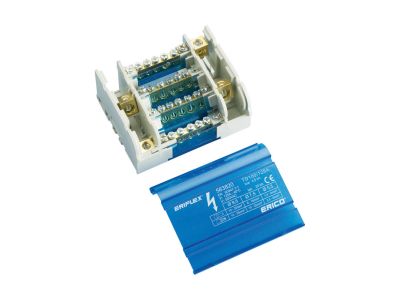

Blok dystrybucyjny czteropolowy TD100/125A | 563820 Erico

Opis i Kluczowe Cechy

Blok dystrybucyjny czteropolowy TD100/125A marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym w zakresie od 100 A do 125 A, co pozwala na obsługę wymagających obwodów przemysłowych. Kluczowym atutem konstrukcyjnym jest całkowite odseparowanie wejścia od wyjść, co znacząco podnosi poziom bezpieczeństwa eksploatacji oraz ułatwia identyfikację poszczególnych torów prądowych. Blok wyposażony jest w zintegrowaną szynę neutralną, co optymalizuje przestrzeń montażową i redukuje czas potrzebny na okablowanie systemu.

• Wysoka obciążalność: Prąd znamionowy do 125 A gwarantuje stabilną pracę nawet przy dużym obciążeniu.
• Konstrukcja czteropolowa: Umożliwia kompleksową dystrybucję w systemach trójfazowych z przewodem neutralnym.
• Bezpieczeństwo: Wysoki stopień ochrony i izolacja międzyfazowa zapobiegają przypadkowym zwarciom.
• Przejrzystość: Wyraźne oddzielenie sekcji zasilającej od sekcji odbiorczej ułatwia serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej i osprzętu łączeniowego. Blok dystrybucyjny ERICO spełnia wymagania normy IEC, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Zastosowane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej obiektu. Posiadanie odpowiednich certyfikatów dopuszcza produkt do użytku w instalacjach komercyjnych oraz przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Blok TD100/125A znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest uporządkowany i bezpieczny podział zasilania głównego na mniejsze obwody odbiorcze. Jest idealnym wyborem dla:

• Rozdzielnic głównych i obiektowych: Jako punkt centralny rozdziału energii.
• Systemów automatyki przemysłowej: Do zasilania sterowników PLC, falowników i układów wykonawczych.
• Budownictwa komercyjnego: W tablicach piętrowych biurowców i centrów handlowych.
• Modernizacji istniejących instalacji: Dzięki kompaktowym wymiarom pozwala na zwiększenie gęstości upakowania aparatury w szafie.

Wskazówki Montażowe

Inżynierowie ERICO zadbali o maksymalną elastyczność instalacji. Blok dystrybucyjny może być montowany na dwa sposoby: bezpośrednio na standardowej szynie DIN (TS35), co jest najczęstszym wyborem w nowoczesnej prefabrykacji, lub za pomocą śrub montażowych do płyty montażowej, co zapewnia dodatkową sztywność mechaniczną w aplikacjach narażonych na wibracje. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i bezpieczeństwo połączenia.

FAQ

1. Czy blok dystrybucyjny TD100/125A posiada osłony zacisków?
Tak, konstrukcja bloku ERICO zawiera zintegrowane osłony izolacyjne, które chronią przed przypadkowym dotykiem części pod napięciem, zgodnie z obowiązującymi przepisami BHP.

2. Czy można łączyć ze sobą kilka bloków dystrybucyjnych?
Tak, modułowa budowa pozwala na estetyczne i funkcjonalne zestawianie wielu bloków obok siebie na szynie DIN, co ułatwia tworzenie rozbudowanych systemów rozdziału energii.

3. Jakie przewody można podłączyć do wejścia bloku?
Zaciski wejściowe są przystosowane do przewodów o przekrojach odpowiadających prądowi znamionowemu 125 A, zapewniając pewne trzymanie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką).
