Blok dystrybucyjny czteropolowy TD 80/100AL | 563930 Erico

Opis i Kluczowe Cechy

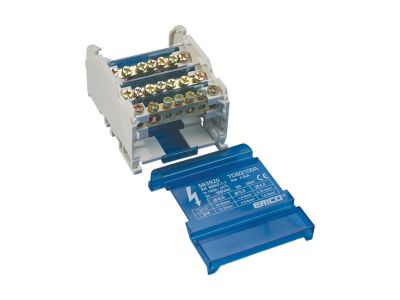

Blok dystrybucyjny czteropolowy TD 80/100AL marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się przemyślaną konstrukcją, w której wejście zostało fizycznie odseparowane od wyjść, co znacząco podnosi poziom bezpieczeństwa eksploatacji oraz ułatwia organizację okablowania. Wyposażenie bloku w dedykowaną szynę neutralną pozwala na przejrzyste zarządzanie obwodami w systemach wielofazowych. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, blok gwarantuje niską rezystancję styku oraz minimalne straty mocy, co jest kluczowe w instalacjach o wysokim obciążeniu prądowym.

• Czteropolowa konfiguracja: Umożliwia kompleksową dystrybucję w układach trójfazowych z przewodem neutralnym.
• Separacja galwaniczna: Wyraźne oddzielenie strony zasilającej od odbiorczej minimalizuje ryzyko zwarć przypadkowych.
• Uniwersalność montażu: Produkt przystosowany do instalacji na standardowej szynie DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub.
• Kompaktowa budowa: Optymalizacja przestrzeni wewnątrz rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Blok dystrybucyjny ERICO TD 80/100AL został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia on wymagania dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co ogranicza ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Produkt posiada certyfikację niezbędną do stosowania w nowoczesnych systemach rozdziału energii na rynku europejskim.

Zastosowanie

Model TD 80/100AL znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach realizowanych przez prefabrykatorów rozdzielnic oraz firmy elektroinstalacyjne. Jest idealnym wyborem do:

• Systemów automatyki przemysłowej, gdzie wymagany jest klarowny podział zasilania na poszczególne sekcje sterownicze.
• Rozdzielnic głównych i podrozdzielnic w budownictwie komercyjnym oraz biurowym.
• Układów zasilania maszyn, wymagających stabilnego połączenia wielu odbiorników do jednego źródła zasilania.
• Modernizacji istniejących instalacji w celu poprawy estetyki i bezpieczeństwa połączeń wewnątrz szaf.

Wskazówki Montażowe

Podczas instalacji bloku dystrybucyjnego należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek przewodów. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka, co zapewnia maksymalną powierzchnię styku i eliminuje ryzyko poluzowania się pojedynczych drucików. Montaż na szynie DIN powinien odbywać się poprzez pewne zatrzaśnięcie mechanizmu mocującego, natomiast w przypadku montażu śrubowego należy zachować odpowiednie odstępy izolacyjne od innych elementów przewodzących. Kluczowym aspektem jest dokręcenie zacisków z momentem obrotowym zgodnym ze specyfikacją techniczną producenta, co zapobiega przegrzewaniu się punktów styku pod wpływem przepływu prądu znamionowego.

FAQ

• Czy blok TD 80/100AL można montować w dowolnej pozycji? Tak, konstrukcja bloku pozwala na montaż zarówno w pionie, jak i w poziomie, pod warunkiem zachowania stabilności mocowania na szynie lub płycie.
• Czy urządzenie obsługuje przewody aluminiowe i miedziane? Oznaczenie AL sugeruje możliwość współpracy z przewodami aluminiowymi, jednak zawsze należy zweryfikować zastosowanie odpowiedniej pasty kontaktowej przy łączeniu aluminium, aby zapobiec utlenianiu.
• Jakie są korzyści z odseparowanego wejścia? Separacja wejścia od wyjść zwiększa bezpieczeństwo serwisowe, pozwalając na łatwiejszą identyfikację głównego zasilania i zmniejszając ryzyko pomyłek podczas prac konserwacyjnych.
