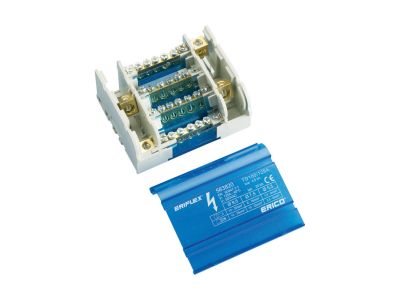

Blok dystrybucyjny czteropolowy TD 160AL | 563990 Erico

Opis i Kluczowe Cechy

Blok dystrybucyjny czteropolowy TD 160AL marki ERICO to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej w szafach sterowniczych i rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się przemyślaną konstrukcją, w której wejście zostało fizycznie odseparowane od wyjść, co znacząco podnosi poziom bezpieczeństwa eksploatacji oraz ułatwia organizację okablowania. Dzięki zastosowaniu neutralnej szyny, blok umożliwia przejrzyste i uporządkowane prowadzenie przewodów neutralnych, co jest kluczowe w złożonych systemach elektroenergetycznych.

• Wysoka wydajność prądowa: Konstrukcja przystosowana do pracy z prądem znamionowym 160A, co pozwala na obsługę wymagających odbiorników przemysłowych.
• Separacja galwaniczna: Wyraźne oddzielenie sekcji zasilającej od sekcji odbiorczej minimalizuje ryzyko przypadkowych zwarć podczas prac serwisowych.
• Uniwersalność połączeń: Blok umożliwia łączenie przewodów o różnych przekrojach, zapewniając stabilny styk elektryczny i niską rezystancję połączenia.
• Trwałość materiałowa: Wykonany z wysokiej jakości materiałów izolacyjnych i przewodzących, co gwarantuje długowieczność nawet przy pełnym obciążeniu termicznym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Blok dystrybucyjny TD 160AL spełnia wymagania dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jego przydatność do stosowania w instalacjach profesjonalnych. Zastosowane materiały izolacyjne są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co jest zgodne z normami ochrony przeciwpożarowej w budownictwie przemysłowym.

Zastosowanie

Blok dystrybucyjny ERICO znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest niezawodny i przejrzysty podział energii elektrycznej. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i obiektowych: Umożliwia efektywne rozdzielenie zasilania na poszczególne obwody odbiorcze.
• Systemów automatyki przemysłowej: Służy jako centralny punkt dystrybucji potencjałów w szafach sterowniczych.
• Instalacji OZE: Może być stosowany w układach zasilania awaryjnego oraz systemach fotowoltaicznych do porządkowania struktury połączeń.
• Modernizacji istniejących układów: Dzięki kompaktowym wymiarom pozwala na optymalizację miejsca wewnątrz obudów o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż bloku TD 160AL został zaprojektowany z myślą o maksymalnej elastyczności i komforcie instalatora. Urządzenie oferuje dwie metody instalacji:

• Montaż na szynie DIN: Standardowy zatrzask pozwala na błyskawiczne osadzenie bloku na szynie TS35, co skraca czas prefabrykacji rozdzielnicy.
• Montaż natynkowy/płytowy: Specjalne otwory montażowe umożliwiają przykręcenie bloku bezpośrednio do płyty montażowej za pomocą śrub, co zapewnia najwyższą stabilność mechaniczną w warunkach narażonych na wibracje.

Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny docisk przewodu i uniknąć zjawiska przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

• Czy blok TD 160AL można łączyć kaskadowo? Tak, konstrukcja bloku pozwala na tworzenie rozbudowanych systemów dystrybucji poprzez łączenie kolejnych modułów, zachowując przy tym przejrzystość instalacji.
• Czy urządzenie posiada osłony chroniące przed dotykiem bezpośrednim? Tak, blok jest wyposażony w zintegrowane osłony izolacyjne, które zwiększają stopień ochrony i bezpieczeństwo personelu obsługującego rozdzielnicę.
• Jakie przewody można podłączyć do bloku? Blok obsługuje zarówno przewody miedziane, jak i aluminiowe (zgodnie z oznaczeniem AL), pod warunkiem zastosowania odpowiednich procedur przygotowania końcówek przewodów.
