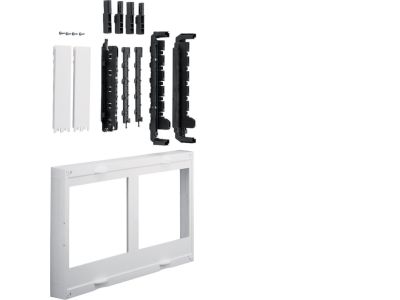

Blok dla szyn zbiorczych poz. 12x5/10mm 40mm 4xNH00(8xNH000) 300x500mm, univers N | UE22A4B Hager

Opis i Kluczowe Cechy

Blok rozdzielczy Hager serii Univers N o symbolu UE22A4B przeznaczony do montażu na szynach zbiorczych. Urządzenie umożliwia bezpieczne przyłączanie wkładek bezpiecznikowych NH00 i NH000, co pozwala na elastyczne zabezpieczanie obwodów w rozdzielnicach głównych i podrozdzielnicach. Szerokość bloku 40 mm i kompaktowe wymiary 300x500 mm ułatwiają zabudowę w standardowych szafach rozdzielczych.

• 4 gniazda dla wkładek NH00 (8 dla NH000): Możliwość konfiguracji zabezpieczeń w zależności od wymaganego prądu znamionowego – większe wkładki NH00 lub mniejsze NH000 w podwójnej liczbie.
• Przystosowanie do szyn zbiorczych 12x5 mm i 12x10 mm: Uniwersalne dopasowanie do najczęściej stosowanych profili szyn, co upraszcza integrację w istniejących rozdzielnicach.
• Wymiary 300x500 mm: Duża powierzchnia montażowa zapewnia wygodny dostęp do gniazd bezpiecznikowych i przewodów, ułatwiając obsługę i konserwację.
• Szerokość bloku 40 mm: Wąska konstrukcja oszczędza miejsce w rozdzielnicy, pozwalając na gęstą zabudowę modułów.
• Producent Hager, seria Univers N: Gwarancja wysokiej jakości materiałów i staranności wykonania, potwierdzona certyfikatami zgodności.

Zgodność z Normami

Blok rozdzielczy Hager UE22A4B spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Blok rozdzielczy znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, gdzie wymagane jest bezpieczne i elastyczne zabezpieczanie obwodów odbiorczych.

• Zabezpieczanie obwodów odbiorczych w instalacjach przemysłowych i komercyjnych.
• Dystrybucja energii w rozdzielnicach głównych budynków użyteczności publicznej.
• Budowa układów zasilania w automatyce budynkowej – sterowanie oświetleniem, wentylacją, klimatyzacją.
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa zestawów bezpiecznikowych.

Wskazówki Montażowe

Montaż bloku rozdzielczego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na szynach zbiorczych. Blok należy mocować zgodnie z dokumentacją producenta, a moment dokręcania śrub zacisków dostosować do przekroju stosowanych przewodów. Przekrój przewodów przyłączeniowych dobrać w oparciu o maksymalny prąd obciążenia projektowanego obwodu.

FAQ

• Jakie wkładki bezpiecznikowe mogę stosować w tym bloku? Blok wyposażono w 4 gniazda, które mogą pomieścić wkładki NH00. W celu zastosowania mniejszych wkładek NH000 można je montować w podwójnej liczbie (8 sztuk) – konfigurację należy dobrać zgodnie z wymaganiami prądowymi obwodu.
• Do jakich szyn zbiorczych jest przystosowany blok? Blok obsługuje szyny o wymiarach 12x5 mm oraz 12x10 mm. Należy upewnić się, że profil szyny pasuje do mocowań bloku.
• Jakie są wymiary gabarytowe bloku? Wymiary zewnętrzne wynoszą 300 mm wysokości, 500 mm szerokości, a szerokość samego bloku (w osi montażowej) to 40 mm. Wymiary te pozwalają na łatwe zaplanowanie przestrzeni w rozdzielnicy.
