Blok dla pól licznikowych z szyną nośną 150x250mm, univers N | UD11A4 Hager

Opis i Kluczowe Cechy

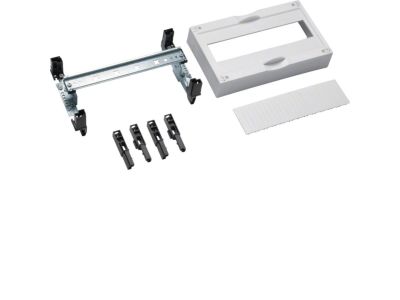

Blok dla pól licznikowych univers N (symbol UD11A4) to dedykowany element konstrukcyjny wyposażony w szynę nośną o wymiarach 150x250 mm. Zaprojektowany z myślą o ergonomicznym rozmieszczeniu aparatury w polach licznikowych, umożliwia szybki i uporządkowany montaż w standardowych rozdzielnicach.

• Wymiary 150x250 mm: kompaktowa płyta montażowa optymalizująca wykorzystanie przestrzeni w polu licznikowym przy zachowaniu czytelnego układu połączeń.
• Szyna nośna w zestawie: gotowe rozwiązanie ułatwiające instalację aparatury modułowej bez konieczności osobnego doboru akcesoriów montażowych.
• Przeznaczenie do pól licznikowych: konstrukcja dostosowana do typowych wymiarów i układów stosowanych w systemach pomiaru energii elektrycznej.
• Uniwersalny system univers N: kompatybilność z pozostałymi elementami rodziny univers N – spójność wizualna i funkcjonalna całej rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności instalacyjnej.

Zastosowanie

Blok z szyną nośną UD11A4 znajduje zastosowanie przede wszystkim w budowie rozdzielnic licznikowych oraz podlicznikowych.

• Wykonywanie pól licznikowych w instalacjach mieszkaniowych i usługowych
• Montaż aparatury modułowej (np. wyłączników, liczników, rozłączników) w zwartej, uporządkowanej przestrzeni
• Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa pola pomiarowego
• Systemy sterowania i pomiaru w małych obiektach przemysłowych

Wskazówki Montażowe

Montaż bloku licznikowego oraz wszelkich prac w rozdzielnicy powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV), po bezwzględnym odłączeniu napięcia zasilającego. Blok przeznaczony jest do mocowania na szynie DIN (TH35) – przed instalacją należy sprawdzić kompatybilność z obudową. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta.

FAQ

• W jakich obudowach mogę zamontować ten blok? Blok UD11A4 jest przeznaczony do pól licznikowych systemu univers N – zalecamy stosowanie go z dedykowanymi obudowami tego producenta, aby zapewnić prawidłowe dopasowanie wymiarowe.
• Czy szyna nośna jest wstępnie zamontowana? Tak, blok dostarczany jest z zamocowaną szyną nośną o wymiarach 150x250 mm, gotową do bezpośredniego montażu aparatury modułowej.
• Jaką maksymalną liczbę modułów pomieści szyna? Liczba modułów zależy od szerokości poszczególnych urządzeń – przy standardowym module 17,5 mm na szynie 150 mm zmieści się maksymalnie 8 modułów bez odstępów. Zalecamy sprawdzenie wymiarów konkretnych aparatów przed montażem.
