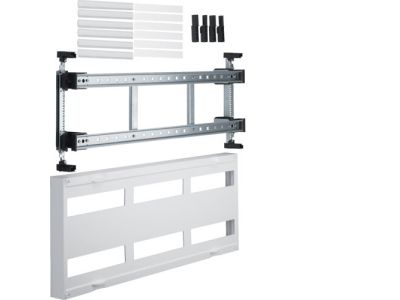

Blok dla aparatów modułowych montowanych poziomo 6x12M 300x750mm, Univers N | UD23B1 Hager

Opis i Kluczowe Cechy

Blok montażowy UD23B1 firmy Univers N to element konstrukcyjny obudowy przeznaczony do poziomego montażu aparatów modułowych. Wymiary 6x12M (300x750 mm) zapewniają odpowiednią przestrzeń do uporządkowanej instalacji wyłączników, styczników, przycisków i innych modułów w szafie rozdzielczej.

• Wymiary 300x750 mm (6x12M): kompatybilność z typowymi szafami i rozdzielnicami, umożliwia efektywne wykorzystanie dostępnej przestrzeni.
• Montaż poziomy: dedykowana konstrukcja ułatwia układanie aparatów w rzędach, co poprawia czytelność instalacji i skraca czas prac montażowych.
• Kompatybilność z aparaturą modułową Univers N: gwarantuje precyzyjne dopasowanie i stabilne mocowanie bez potrzeby stosowania dodatkowych adapterów.
• Solidna budowa: element wykonany z materiałów konstrukcyjnych odpornych na obciążenia mechaniczne, zapewnia trwałość w warunkach eksploatacyjnych.
• Elastyczność konfiguracji: możliwość montażu w zależności od potrzeb (ilość i typ aparatów), co pozwala dostosować układ do wymagań konkretnego projektu.

Zgodność z Normami

Blok montażowy UD23B1 został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi dla wyposażenia szaf sterowniczych i rozdzielnic. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa oraz kompatybilności mechanicznej. W przypadku konkretnych norm instalacyjnych zaleca się konsultację z dokumentacją techniczną producenta.

Zastosowanie

Blok uniwersalny UD23B1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne zamocowanie aparatów modułowych w układzie poziomym. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach piętrowych.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów w szafach automatyki budynkowej.
• Tworzenie przejrzystych zestawów aparatury do sterowania oświetleniem, wentylacją czy napędami.
• Rozbudowa istniejących szaf o dodatkowe moduły bez konieczności wymiany całej konstrukcji nośnej.

Wskazówki Montażowe

Prace montażowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Blok należy mocować na szynie TH35 zgodnie z zaleceniami producenta. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać do wartości znamionowych instalowanych aparatów. Przed montażem upewnij się, że konstrukcja nośna szafy jest odpowiednio wytrzymała.

FAQ

• Czy blok UD23B1 jest kompatybilny z aparaturą innych producentów? Blok został zaprojektowany z myślą o systemie Univers N, jednak ze względu na standardowy wymiar modułu 18 mm istnieje możliwość montażu aparatów innych marek o tym samym formacie. Zalecamy sprawdzenie wymiarów mechanicznych w dokumentacji technicznej.
• Czy blok można montować pionowo? Nie – konstrukcja bloku jest dedykowana wyłącznie do montażu poziomego, co zapewnia prawidłowe oparcie i stabilność aparatów. Montaż pionowy może prowadzić do nieprawidłowego mocowania.
• Ile aparatów modułowych można zamontować w bloku UD23B1? Wymiary 6x12M oznaczają przestrzeń na 6 kolumn i 12 rzędów modułów. Przy standardowej szerokości modułu 18 mm blok pozwala na instalację do 72 aparatów o szerokości 1M – rzeczywista liczba zależy od wielkości poszczególnych urządzeń (np. 2M, 3M itp.).
