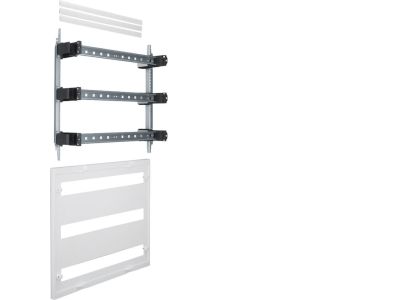

Blok dla aparatów modułowych montowanych poziomo 3x24M 450x500mm, Univers N | UD32B3 Hager

Opis i Kluczowe Cechy

Blok dla aparatów modułowych montowanych poziomo o numerze katalogowym UD32B3 to zaawansowany element konstrukcyjny należący do renomowanego systemu Univers N marki Hager. Produkt został zaprojektowany z myślą o profesjonalnych rozdzielnicach elektrycznych, oferując przestrzeń montażową o wymiarach 450x500 mm. Konstrukcja pozwala na zabudowę aparatury modułowej w układzie 3 rzędów po 24 moduły każdy, co daje łączną pojemność 72 jednostek szerokości (72M). Dzięki precyzyjnemu wykonaniu, blok gwarantuje idealne dopasowanie do szkieletu obudowy, co znacząco przyspiesza prefabrykację rozdzielnic niskiego napięcia.

• Pojemność modułowa: Trzy rzędy po 24 moduły pozwalają na przejrzyste rozmieszczenie zabezpieczeń nadmiarowo-prądowych, różnicowoprądowych oraz aparatury sterowniczej.
• System Univers N: Pełna kompatybilność z systemem zabudowy wewnętrznej Hager, co umożliwia dowolną konfigurację i łatwą rozbudowę istniejących szaf.
• Wymiary montażowe: Wysokość 450 mm oraz szerokość 500 mm zapewniają optymalne wykorzystanie przestrzeni wewnątrz obudowy.
• Solidna konstrukcja: Wykorzystanie wysokiej jakości materiałów zapewnia sztywność mechaniczną niezbędną przy montażu cięższej aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Blok UD32B3 wspiera zachowanie ciągłości ochrony oraz spełnia wymagania normy PN-EN 61439-1/2, co jest kluczowe dla zapewnienia bezpieczeństwa eksploatacji oraz uzyskania certyfikacji dla gotowej prefabrykowanej szafy. System Univers N, w skład którego wchodzi ten element, przechodzi rygorystyczne testy wytrzymałościowe i izolacyjne.

Zastosowanie

Blok UD32B3 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach mieszkaniowych. Jest to idealne rozwiązanie dla:

• Głównych i piętrowych rozdzielnic elektrycznych w biurowcach.
• Szaf sterowniczych w zakładach produkcyjnych, gdzie wymagana jest wysoka gęstość upakowania aparatury modułowej.
• Modernizacji istniejących systemów zasilania opartych na rozwiązaniach Hager Univers N.
• Prefabrykacji rozdzielnic wymagających przejrzystego podziału na sekcje zasilające i odbiorcze.

Wskazówki Montażowe

Montaż bloku UD32B3 powinien odbywać się wewnątrz dedykowanych obudów systemu Univers N. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Blok należy osadzić na wspornikach pionowych obudowy, dbając o zachowanie odpowiednich odstępów izolacyjnych.
• Moment dokręcania: Wszystkie śruby mocujące element konstrukcyjny do stelaża powinny być dokręcone z siłą zalecaną przez producenta, aby zapewnić stabilność mechaniczną i ciągłość elektryczną obudowy.
• Organizacja okablowania: Przestrzeń między rzędami 24M pozwala na swobodne prowadzenie przewodów i montaż korytek grzebieniowych, co ułatwia późniejszą konserwację.
• Konfiguracja: Możliwość montażu zależy od specyficznej konfiguracji szafy – produkt pozwala na elastyczne łączenie z innymi modułami systemu Univers N.

FAQ

1. Czy blok UD32B3 zawiera szyny TH35 w zestawie?
Tak, blok jest przystosowany do montażu aparatury modułowej i standardowo wyposażony w odpowiednie szyny nośne (szyny DIN) pozwalające na montaż aparatów o szerokości 17,5 mm na moduł.

2. Czy produkt pasuje do obudów innych producentów?
Blok UD32B3 jest elementem systemowym Hager Univers N i jest dedykowany do montażu w kompatybilnych obudowach tej marki. Użycie w obudowach innych producentów może wymagać modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji.

3. Jaka jest maksymalna liczba aparatów, które mogę zamontować?
Blok posiada 3 rzędy po 24 moduły, co pozwala na montaż maksymalnie 72 standardowych aparatów jednofazowych (1M) lub odpowiednio mniejszej liczby aparatów wielofazowych.
