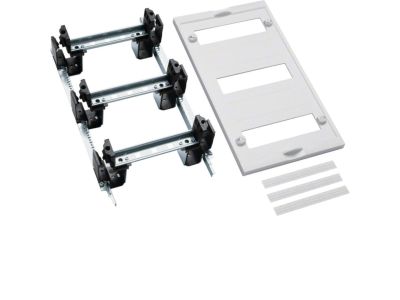

Blok dla aparatów modułowych montowanych poziomo 3x10M 450x250mm, Univers N | UD31B3 Hager

Opis i Kluczowe Cechy

Blok montażowy poziomy Univers N (symbol UD31B3) to element konstrukcyjny przeznaczony do instalacji aparatów modułowych w rozdzielnicach i szafach sterowniczych. Wymiary 450x250 mm oraz konfiguracja 3x10M (trzy rzędy po dziesięć modułów) umożliwiają uporządkowane rozmieszczenie urządzeń przy jednoczesnym oszczędnym wykorzystaniu przestrzeni montażowej. Produkt pozwala na elastyczne kształtowanie układu w zależności od potrzeb instalacji.

• Wymiary 450x250 mm: Kompaktowa konstrukcja ułatwia montaż w standardowych szafach i rozdzielnicach, zapewniając ergonomiczne rozmieszczenie aparatury.
• Konfiguracja 3x10M: Trzy poziome rzędy o szerokości 10 modułów każdy dają łączną pojemność 30 modułów – optymalne zagospodarowanie miejsca w rozdzielnicy.
• Przeznaczenie do aparatów modułowych: Blok został zaprojektowany pod standardowe urządzenia modułowe (m.in. wyłączniki, styczniki, przyciski), co zapewnia kompatybilność z szeroką gamą produktów.
• Uniwersalna zabudowa: Możliwość montażu w różnych konfiguracjach – w poziomie, z możliwością rozbudowy o kolejne bloki – pozwala dostosować układ do specyfiki konkretnej instalacji.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich posiadając oznaczenie CE. Jako element konstrukcyjny przeznaczony do pracy w suchych pomieszczeniach, stosowany w systemach instalacyjnych zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Blok montażowy UD31B3 znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane umieszczenie wielu aparatów modułowych w jednej szafie sterowniczej lub rozdzielnicy elektrycznej.

• Konstrukcja rozdzielnic głównych i podrozdzielnic w obiektach mieszkaniowych, biurowych oraz przemysłowych.
• Budowa szaf sterowniczych w automatyce budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).
• Montaż zestawów styczników, wyłączników nadprądowych, przycisków sterowniczych i sygnalizatorów w jednym, przejrzystym układzie.
• Rozbudowa istniejących instalacji modułowych o dodatkowe rzędy bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż bloku UD31B3 powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok mocuje się do podłoża (np. tylnej ściany szafy) za pomocą odpowiednich łączników (nie wchodzą w skład zestawu). Aparaty modułowe montuje się na bloku w sposób zgodny z instrukcją producenta tych urządzeń. Przy doborze przewodów i zabezpieczeń należy uwzględnić obciążalność prądową wynikającą z zastosowanej aparatury.

FAQ

• Czy blok pasuje do wszystkich standardowych aparatów modułowych? Tak, blok UD31B3 został zaprojektowany pod aparaty modułowe o standardowej szerokości modułu (18 mm). Dzięki konfiguracji 3x10M pomieści 30 takich urządzeń przy montażu poziomym.
• Czy potrzebne są dodatkowe akcesoria do zamontowania bloku w szafie? Blok mocuje się bezpośrednio do szafy za pomocą wkrętów lub innych elementów montażowych (nie są dołączone). Do osadzenia aparatów wymagane są standardowe szyny TH35 (DIN), które najczęściej są integralną częścią bloku – sprawdź w dokumentacji technicznej swojego modelu.
• Jaki stopień ochrony IP ma blok? Sam blok jako element konstrukcyjny nie posiada określonego stopnia ochrony IP. Ochrona przed pyłem i wilgocią wynika z obudowy (szafy), w której zostanie zamontowany. Należy dobrać obudowę odpowiednią do warunków miejsca instalacji.
