Blok dla aparatów modułowych montowanych poziomo 2x24M 300x500mm, Univers N | UD22B3 Hager

Opis i Kluczowe Cechy

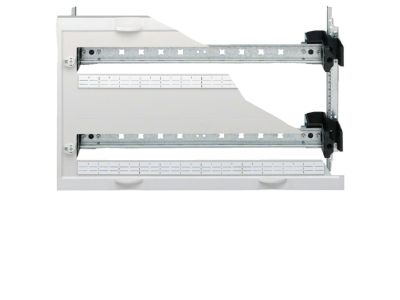

Blok dla aparatów modułowych Hager UD22B3 to profesjonalny element konstrukcyjny, stanowiący integralną część zaawansowanego systemu obudów Univers N. Produkt został zaprojektowany z myślą o maksymalnej efektywności wykorzystania przestrzeni wewnątrz rozdzielnic elektrycznych. Dzięki wymiarom wynoszącym 300 mm wysokości oraz 500 mm szerokości, blok ten pozwala na przejrzyste i uporządkowane rozmieszczenie aparatury modułowej. Kluczową cechą jest konfiguracja 2x24M, co oznacza możliwość montażu dwóch rzędów aparatów, z których każdy mieści do 24 modułów o standardowej szerokości 18 mm. Łączna pojemność wynosząca 48 modułów sprawia, że jest to idealne rozwiązanie dla rozbudowanych układów sterowania i zabezpieczeń. Wykonanie z wysokiej jakości materiałów gwarantuje sztywność konstrukcji oraz pewne osadzenie szyn DIN, co bezpośrednio przekłada się na bezpieczeństwo eksploatacji i trwałość całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych. Blok UD22B3 spełnia wymagania normy IEC/EN 61439-1 oraz IEC/EN 61439-2, które definiują zasady konstruowania rozdzielnic i sterownic niskiego napięcia. Dzięki pełnej kompatybilności z systemem Univers N, element ten zapewnia zachowanie ciągłości ochrony oraz odpowiednich odstępów izolacyjnych, co jest kluczowe dla uzyskania certyfikacji i deklaracji zgodności dla gotowej prefabrykowanej szafy.

Zastosowanie

Blok UD22B3 znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w zaawansowanych instalacjach inteligentnych domów. Jest dedykowany do montażu w szafach rozdzielczych systemu Univers N, gdzie wymagana jest pozioma orientacja aparatów modułowych. Idealnie sprawdza się przy montażu wyłączników nadprądowych, wyłączników różnicowoprądowych, ograniczników przepięć oraz aparatury sterowniczej, takiej jak styczniki czy przekaźniki czasowe. Dzięki modułowej budowie, inżynierowie i prefabrykatorzy mogą dowolnie konfigurować wnętrze szafy, dostosowując ją do specyficznych wymagań projektowych danej inwestycji.

Wskazówki Montażowe

Instalacja bloku UD22B3 powinna być przeprowadzona przez wykwalifikowany personel zgodnie z dokumentacją techniczną systemu Hager Univers N. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Mocowanie bloku do stelaża wewnętrznego szafy powinno odbywać się przy użyciu dedykowanych elementów złącznych, co zapewnia stabilność mechaniczną.
• Należy zachować odpowiedni moment dokręcania śrub montażowych, aby uniknąć odkształceń elementów konstrukcyjnych.
• Przed montażem aparatury warto zaplanować trasy kablowe, wykorzystując przestrzeń za szynami DIN dla zapewnienia optymalnego chłodzenia i przejrzystości okablowania.
• Po zakończeniu montażu aparatów należy zweryfikować dopasowanie maskownic, aby utrzymać wymagany stopień ochrony IP obudowy.

FAQ

• Ile modułów 18 mm można zamontować w tym bloku? Blok pozwala na montaż łącznie 48 modułów (2 rzędy po 24 moduły każdy).
• Czy produkt zawiera szyny DIN w zestawie? Tak, blok jest kompletnym elementem wyposażenia przygotowanym do montażu aparatury na szynach standardu 35 mm.
• Czy blok UD22B3 pasuje do szaf innych producentów? Produkt jest elementem systemowym Hager Univers N i jest optymalizowany pod kątem kompatybilności z obudowami i akcesoriami tej konkretnej serii.
