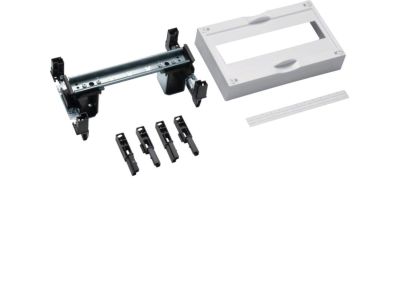

Blok dla aparatów modułowych montowanych poziomo 1x12M 150x250mm, Univers N | UD11B1 Hager

Opis i Kluczowe Cechy

Blok dla aparatów modułowych UD11B1 to profesjonalny element konstrukcyjny dedykowany do systemowych obudów rozdzielczych serii Univers N marki HAGER. Produkt został zaprojektowany z myślą o optymalizacji przestrzeni wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia. Blok umożliwia montaż aparatury modułowej w układzie poziomym, oferując pojemność 1 rzędu na 12 modułów (1x12M). Dzięki wymiarom zewnętrznym wynoszącym 150 mm wysokości oraz 250 mm szerokości, element ten idealnie wpisuje się w siatkę konstrukcyjną systemu Univers, co pozwala na szybką i precyzyjną rozbudowę rozdzielnicy.

• Wysoka kompatybilność: Element jest w pełni zintegrowany z systemem zabudowy wewnętrznej Univers N, co gwarantuje bezproblemowe dopasowanie do szkieletu obudowy.
• Pojemność modułowa: Możliwość montażu do 12 standardowych modułów o szerokości 17,5 mm każdy.
• Solidna konstrukcja: Wykonanie z materiałów o wysokiej odporności mechanicznej zapewnia stabilność osadzonej aparatury, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Elastyczność konfiguracji: Produkt stanowi element wyposażenia szafy, który można dowolnie rozmieszczać w zależności od specyficznych wymagań projektu instalacji elektrycznej.

Zgodność z Normami

Blok UD11B1 został wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi marki HAGER. Jako element składowy profesjonalnych systemów rozdzielczych, wspiera on zachowanie parametrów określonych w normie PN-EN 61439-1/2, która dotyczy rozdzielnic i sterownic niskiego napięcia. Zastosowanie oryginalnych komponentów systemu Univers N pozwala na utrzymanie deklarowanego stopnia ochrony IP oraz ciągłości izolacji wewnątrz obudowy, co jest kluczowe dla bezpieczeństwa eksploatacji instalacji przez wykwalifikowany personel.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz mieszkaniowym o podwyższonym standardzie. Jest niezbędnym elementem przy prefabrykacji rozdzielnic elektrycznych, gdzie wymagana jest przejrzystość i uporządkowanie aparatury modułowej. Blok UD11B1 sprawdza się doskonale w:

• Rozdzielnicach głównych i piętrowych w budynkach biurowych.
• Szafach sterowniczych w zakładach produkcyjnych, gdzie wymagany jest montaż aparatów sterujących na szynach DIN.
• Modernizacjach istniejących systemów Univers N, pozwalając na szybkie dodanie nowej sekcji modułowej.

Wskazówki Montażowe

Montaż bloku UD11B1 powinien być przeprowadzany wewnątrz obudów systemu Univers N. Proces instalacji ułatwiają fabryczne punkty mocowania, które eliminują konieczność dodatkowego wiercenia czy obróbki mechanicznej szkieletu szafy. Podczas montażu aparatury modułowej na zintegrowanej szynie nośnej, należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz poprowadzenie przewodów w sposób nieutrudniający cyrkulacji powietrza. Zaleca się stosowanie dedykowanych maskownic HAGER w celu zapewnienia pełnej ochrony przed dotykiem części czynnych po zakończeniu prac instalacyjnych.

FAQ

• Czy blok UD11B1 zawiera szynę DIN w zestawie? Tak, konstrukcja bloku jest przystosowana do bezpośredniego montażu aparatów modułowych zatrzaskiwanych na standardowej szynie montażowej.
• Czy produkt pasuje do obudów innych producentów? Blok UD11B1 jest elementem systemowym serii Univers N marki HAGER i jest dedykowany do montażu w kompatybilnych obudowach tego producenta.
• Jaka jest maksymalna liczba modułów, które można zamontować? Blok pozwala na montaż 12 modułów o szerokości 17,5 mm w jednym rzędzie poziomym.
