Blok bezgwintowy  TLC14ZZ 1,5-2,5/25 na szyne TH 1000VAC/1500VDC 63A, 6kV żółto/zielony | 49.1403 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

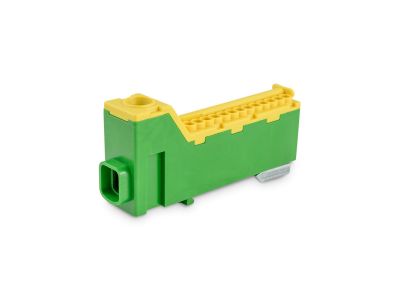

Blok bezgwintowy TLC14ZZ marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie systemów dystrybucji energii, zaprojektowane z myślą o profesjonalnych instalacjach rozdzielczych. Urządzenie charakteryzuje się prądem znamionowym na poziomie 63 A, co pozwala na bezpieczną obsługę obwodów o znacznym obciążeniu. Konstrukcja bloku opiera się na jednym biegunie, oferując unikalną konfigurację zacisków: jedno wejście główne oraz aż trzynaście wyjść, co czyni go idealnym elementem do rozdzielania potencjałów w szafach sterowniczych.

• Wysoka wydajność prądowa: Prąd znamionowy 63 A gwarantuje stabilną pracę nawet przy pełnym obciążeniu instalacji.
• Wszechstronność przyłączy: Wejście obsługuje przewody o przekroju od 2,5 mm² do 25 mm², natomiast 13 wyjść dedykowanych jest dla przewodów o przekroju od 1,5 mm² do 2,5 mm².
• Bezpieczeństwo: Pełna osłona izolacyjna przed dotykiem minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem, co jest kluczowe podczas prac serwisowych.

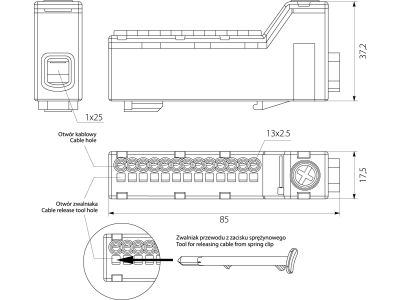

• Kompaktowe wymiary: Szerokość wynosząca zaledwie 17,5 mm pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Kolorystyka: Żółto-zielona obudowa jednoznacznie identyfikuje blok jako element toru ochronnego (PE).

Zgodność z Normami

Produkt został sklasyfikowany zgodnie z międzynarodowym systemem ETIM jako Blok zaciskowy główny (klasa EC000275) w grupie systemów dystrybucji energii (EG000015). Blok jest przystosowany do pracy w instalacjach o napięciu znamionowym izolacji do 1000V AC oraz 1500V DC, co potwierdza jego wysoką wytrzymałość dielektryczną. Znamionowe napięcie udarowe wytrzymywane na poziomie 6 kV świadczy o doskonałej odporności na przepięcia łączeniowe i atmosferyczne, zapewniając ciągłość pracy podłączonych urządzeń.

Zastosowanie

Blok TLC14ZZ znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest niezastąpiony w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest precyzyjne i bezpieczne rozdzielenie przewodu ochronnego na wiele obwodów odbiorczych. Dzięki możliwości montażu na standardowej szynie DIN (TH35), produkt ten jest kompatybilny z większością dostępnych na rynku systemów obudów i szaf elektrycznych. Idealnie sprawdza się w układach automatyki budynkowej oraz w przemysłowych szafach sterowniczych, gdzie liczy się przejrzystość instalacji i niezawodność połączeń.

Wskazówki Montażowe

Montaż bloku TLC14ZZ powinien być przeprowadzony na standardowej szynie montażowej DIN. Dzięki szerokości modułowej 17,5 mm, blok zajmuje tylko jedno pole w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na typ stosowanych przewodów – blok jest dedykowany do przewodów jednożyłowych (drut). W przypadku wejścia głównego, przekrój znamionowy wynoszący 25 mm² pozwala na stabilne doprowadzenie zasilania głównego, natomiast zaciski wyjściowe 2,5 mm² są zoptymalizowane pod kątem standardowych obwodów końcowych. Należy pamiętać, że konstrukcja nie jest przystosowana do przewodów linkowych bez tulejek – w przypadku stosowania linki, konieczne jest użycie odpowiednio zaciśniętych tulejek izolowanych, aby zapewnić trwały i pewny styk elektryczny.

FAQ

• Czy blok TLC14ZZ można stosować do przewodów typu linka? Producent wskazuje, że blok jest przeznaczony do przewodów jednożyłowych. Stosowanie linki bez tulejek nie jest zalecane; dla zapewnienia poprawnego styku przy przewodach giętkich należy zawsze stosować tulejki kablowe.
• Jakie jest maksymalne napięcie pracy dla tego bloku? Blok jest certyfikowany do pracy z napięciem do 1000V AC oraz 1500V DC, co pozwala na jego wykorzystanie również w zaawansowanych instalacjach fotowoltaicznych i przemysłowych.
• Ile modułów w rozdzielnicy zajmuje ten produkt? Szerokość bloku wynosi 17,5 mm, co odpowiada szerokości jednego standardowego modułu (1S) na szynie TH35.
