Blok bezgwintowy TLC14N 1,5-2,5/25 na szyne TH 1000VAC/1500VDC 63A, 6kV niebieski | 49.1402 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Blok bezgwintowy TLC14N marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie systemów dystrybucji energii, zaprojektowane z myślą o profesjonalnych rozdzielnicach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym na poziomie 63 A, co pozwala na bezpieczną obsługę obciążeń w instalacjach przemysłowych i budynkowych. Konstrukcja bloku opiera się na jednym biegunie z unikalną konfiguracją zacisków: jednym wejściem o przekroju od 2,5 mm² do 25 mm² oraz aż trzynastoma wyjściami dedykowanymi dla przewodów o przekroju od 1,5 mm² do 2,5 mm². Dzięki zastosowaniu hybrydowego typu połączenia (zacisk śrubowy na wejściu i sprężynowy na wyjściach), montażysta zyskuje pewność styku oraz znaczną oszczędność czasu podczas oprzewodowania.

• Wysoka wydajność prądowa: Prąd znamionowy 63 A umożliwia zasilanie rozbudowanych obwodów odbiorczych.
• Kompaktowa budowa: Szerokość zaledwie 17,5 mm pozwala na optymalne wykorzystanie miejsca na szynie TH35.
• Bezpieczeństwo: Pełna osłona izolacyjna chroni przed przypadkowym dotykiem części czynnych pod napięciem.
• Wszechstronność napięciowa: Przystosowany do pracy w układach 1000V AC oraz 1500V DC, co czyni go idealnym również do instalacji fotowoltaicznych.

Zgodność z Normami

Produkt został sklasyfikowany jako główny blok zaciskowy (klasa EC000275) i spełnia rygorystyczne wymagania dla systemów dystrybucji energii w ramach grupy EG000015. Wytrzymałość na napięcie udarowe wynosząca 6 kV potwierdza wysoką odporność izolacji na przepięcia łączeniowe i atmosferyczne. Blok został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa, co gwarantuje niezawodność w długofalowej eksploatacji wewnątrz rozdzielnic niskiego napięcia.

Zastosowanie

Blok TLC14N znajduje szerokie zastosowanie wszędzie tam, gdzie konieczny jest przejrzysty i bezpieczny rozdział potencjału. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału zasilania na mniejsze obwody sterownicze lub oświetleniowe.
• Automatyce przemysłowej: Do dystrybucji napięcia sterującego 24V DC lub 230V AC do wielu odbiorników.
• Instalacjach PV: Dzięki wysokiemu napięciu znamionowemu 1500V DC może być stosowany w szafach DC systemów fotowoltaicznych.
• Modernizacjach: Wąska obudowa ułatwia dodawanie nowych punktów przyłączeniowych w już istniejących szafach.

Wskazówki Montażowe

Montaż bloku odbywa się na standardowej szynie DIN (TH35) w sposób zatrzaskowy, co zapewnia stabilność mechaniczną. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Blok jest przystosowany do przewodów jednożyłowych (drut). W przypadku stosowania przewodów linkowych na wyjściach, wymagane jest użycie odpowiednich tulejek zaciskowych.
• Moment dokręcania: Na zacisku wejściowym (śrubowym) należy zastosować odpowiedni moment dokręcania, aby zapewnić minimalną rezystancję przejścia dla przekroju 25 mm².
• Organizacja kabli: Dzięki 13 wyjściom bezgwintowym, przewody o mniejszym przekroju (do 2,5 mm²) montuje się poprzez proste wciśnięcie, co eliminuje ryzyko poluzowania się śrub pod wpływem drgań.

FAQ

1. Czy blok TLC14N można stosować z przewodami typu linka?
Tak, jednak producent zaznacza, że dla przewodów linkowych bez tulejek połączenie nie jest zalecane. Należy stosować tulejki izolowane, aby zapewnić trwały i bezpieczny styk w zacisku sprężynowym.

2. Jakie są wymiary zewnętrzne bloku?

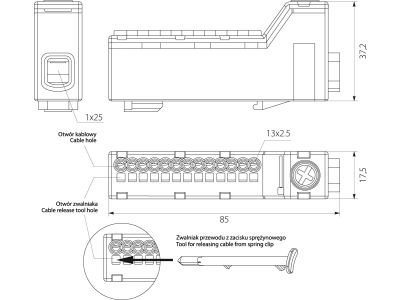

Blok ma wysokość 85 mm, głębokość 37 mm oraz szerokość modułową 17,5 mm, co odpowiada jednemu modułowi w standardowej rozdzielnicy.

3. Czy produkt nadaje się do pracy w instalacjach prądu stałego?
Tak, blok posiada parametry znamionowe pozwalające na pracę przy napięciu do 1500V DC, co jest kluczowe w nowoczesnych systemach energetyki odnawialnej.
