Blok 2x26M 300x500mm, Univers N | UD22B2 Hager

Opis i Kluczowe Cechy

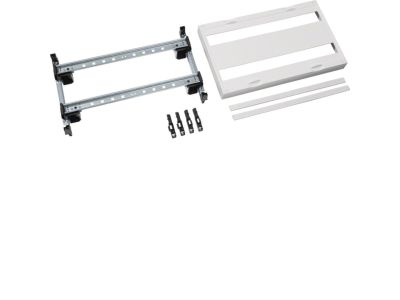

Blok rozdzielczy Hager Univers N o numerze katalogowym UD22B2 to zaawansowane rozwiązanie systemowe przeznaczone do profesjonalnej zabudowy aparatury modułowej w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się wymiarami zewnętrznymi 300 mm wysokości oraz 500 mm szerokości, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy. Konstrukcja oferuje dwa rzędy montażowe, z których każdy mieści do 26 modułów (łącznie 52 moduły), co czyni go idealnym wyborem dla rozbudowanych instalacji automatyki budynkowej oraz rozdzielnic piętrowych.

• System modułowy Univers N: Gwarantuje pełną kompatybilność z obudowami stojącymi i wiszącymi marki Hager, co znacząco skraca czas prefabrykacji.
• Wysoka pojemność: Układ 2x26M pozwala na montaż szerokiej gamy aparatury, od wyłączników nadprądowych po zaawansowane sterowniki PLC.
• Solidna konstrukcja: Wykorzystanie wysokiej jakości materiałów zapewnia sztywność mechaniczną i odporność na odkształcenia podczas dokręcania przewodów.
• Estetyka i porządek: Precyzyjne dopasowanie osłon chroni przed dotykiem bezpośrednim i nadaje profesjonalny wygląd wnętrzu rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rozdzielczych i sterowniczych. Spełnia wymagania normy PN-EN 61439-1 oraz PN-EN 61439-3, co jest kluczowe dla zapewnienia bezpieczeństwa eksploatacji oraz uzyskania certyfikacji dla gotowej rozdzielnicy. Zastosowane materiały izolacyjne są samogasnące i odporne na próbę rozżarzonym drutem, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii elektrycznej.

Zastosowanie

Blok UD22B2 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest wysoka gęstość upakowania aparatury modułowej. Idealnie sprawdza się w nowoczesnych biurowcach, centrach logistycznych oraz zakładach produkcyjnych, gdzie system Univers N stanowi standard niezawodności. Dzięki modułowej budowie, inżynierowie mogą łatwo skalować systemy zasilania i sterowania, dostosowując je do bieżących potrzeb obiektu.

Wskazówki Montażowe

Instalacja bloku powinna odbywać się na dedykowanych profilach nośnych systemu Univers N. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Blok należy osadzić w zatrzaskach stelaża, upewniając się, że szyny DIN są wypoziomowane, co ułatwi późniejszy montaż aparatury.
• Zarządzanie przewodami: Zaleca się pozostawienie odpowiedniej przestrzeni między rzędami na ułożenie grzebieni zasilających oraz wiązek przewodów sterowniczych.
• Moment dokręcania: Podczas montażu aparatury na szynach bloku, należy przestrzegać momentów dokręcania zacisków określonych przez producentów aparatów, aby uniknąć przegrzewania się styków.
• Uziemienie: Należy pamiętać o zapewnieniu ciągłości elektrycznej części metalowych systemu zgodnie ze schematem połączeń ochronnych.

FAQ

1. Czy blok UD22B2 zawiera szyny DIN w zestawie?
Tak, blok jest kompletnym modułem montażowym wyposażonym w szyny nośne oraz odpowiednie osłony czołowe chroniące przed dotykiem.

2. Czy produkt pasuje do starych obudów Hager?
System Univers N jest standardem marki Hager, jednak w przypadku bardzo starych systemów zaleca się weryfikację kompatybilności z profilami wsporczymi.

3. Jaka jest maksymalna liczba modułów, które można zainstalować?
Blok pozwala na montaż 52 standardowych modułów o szerokości 17,5 mm każdy, rozmieszczonych w dwóch rzędach po 26 modułów.
