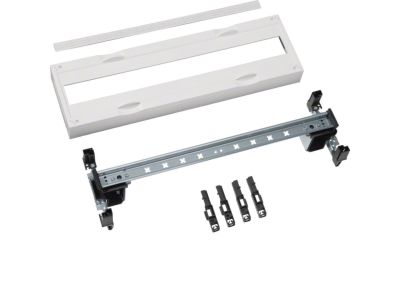

Blok 1x26M 150x500mm, Univers N | UD12B2 Hager

Opis i Kluczowe Cechy

Blok rozdzielnicy Univers N o symbolu UD12B2 to element konstrukcyjny przeznaczony do budowy rozdzielnic modułowych. Oferuje 26 miejsc modułowych w jednym rzędzie (1x26M), co umożliwia zabudowę do 26 standardowych aparatów modułowych (szerokość 18 mm każdy). Wymiary zewnętrzne 150x500 mm zapewniają kompaktową obudowę dopasowaną do typowych szaf i wnęk rozdzielczych.

• 26 miejsc modułowych (1 rząd): Pozwala na zabudowę nawet 26 modułów aparatury – wyłączników, styczników, przycisków czy osprzętu – w jednej linii, co usprawnia organizację instalacji.
• Wymiary 150x500 mm: Kompaktowa i uniwersalna obudowa ułatwia montaż w standardowych rozdzielnicach mieszkaniowych i przemysłowych bez zbędnej straty miejsca.
• Seria Univers N: Spójny design i kompatybilność z akcesoriami tej serii (listwy, pokrywy) – łatwa rozbudowa i modernizacja instalacji.
• Konstrukcja modułowa: Umożliwia dowolne konfigurowanie rozdzielnicy pod konkretne potrzeby obwodów sterowania, sygnalizacji i zasilania.

Zgodność z Normami

Blok rozdzielnicy Univers N jest przeznaczony do montażu w rozdzielnicach budynkowych i przemysłowych zgodnych z obowiązującymi europejskimi normami bezpieczeństwa. Produkt posiada oznaczenie CE potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Blok UD12B2 znajduje zastosowanie w budowie rozdzielnic głównych i podrozdzielnic w obiektach mieszkalnych, handlowych oraz przemysłowych. Zapewnia bezpieczne i estetyczne rozmieszczenie aparatury modułowej.

• Montaż w rozdzielnicach mieszkaniowych – tworzenie obwodów odbiorczych z wyłącznikami nadprądowymi i różnicowoprądowymi.
• Rozdzielnice sterownicze w automatyce budynkowej – zabudowa styczników, przekaźników i sterowników.
• Instalacje przemysłowe – agregacja aparatury łączeniowej i zabezpieczeniowej w szafach rozdzielczych.
• Rozbudowa istniejących rozdzielnic poprzez dostawienie dodatkowych rzędów modułów.

Wskazówki Montażowe

Montaż bloku rozdzielnicy powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (minimum SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Blok mocuje się w przygotowanej wnęce lub na konstrukcji nośnej zgodnie z dokumentacją techniczną producenta. Przekroje przewodów dobierać do prądów obciążenia aparatury. Do dokręcania śrub mocujących używać kalibrowanego momentomierza (wartości podane w instrukcji).

FAQ

• Czy blok jest przystosowany do montażu na szynie DIN TH35? Blok rozdzielnicy Univers N jest elementem obudowy, a nie szyną. W zależności od konfiguracji wewnątrz bloku montuje się osobno szynę TH35 do mocowania aparatury modułowej. Szczegóły zawiera dokumentacja techniczna obudowy.
• Jaki stopień ochrony (IP) ma ten blok? Producent nie podaje stopnia ochrony dla samego bloku. W typowych rozdzielnicach wewnętrznych montowanych w suchych pomieszczeniach zapewnia się co najmniej IP20 dla aparatury wewnątrz. Wymagane IP dla całej rozdzielnicy określa projektant.
• Czy wymiar 150x500 mm dotyczy wysokości i szerokości, czy głębokości? Wymiar 150x500 mm odnosi się do wymiarów zewnętrznych czoła bloku (wysokość x szerokość). Głębokość bloku nie została podana w danych wyjściowych – należy ją sprawdzić w karcie katalogowej lub u producenta.
