Jak używać multimetru?

Jeśli chcesz nauczyć się, jak używać multimetru, warto podejść do tematu praktycznie. Poprawność wskazań urządzenia zależy bezpośrednio od właściwego przygotowania i wykonania pomiaru. W praktyce multimetr pomaga szybko sprawdzić, czy instalacja działa, gdzie pojawia się problem i czy element jest sprawny. W tym artykule omawiamy zasady prawidłowego korzystania z multimetru oraz najczęstsze błędy, których należy unikać.

Co to jest multimetr i do czego służy?

Multimetr to miernik uniwersalny, który łączy kilka funkcji w jednym urządzeniu. Dzięki temu możesz kontrolować podstawowe parametry elektryczne bez sięgania po kilka różnych narzędzi. W codziennej pracy oznacza to, że jednym urządzeniem:

sprawdzisz napięcie w gniazdku lub baterii,
ocenisz stan przewodu,
wykryjesz przerwę w obwodzie.

To właśnie od takich prostych zastosowań zaczyna się nauka pracy z miernikiem. Najpierw rozumiesz, co mierzysz – dopiero później skupiasz się na dokładności.

Polecane dla Ciebie

Multimetr cyfrowy a przemysłowy – najważniejsze różnice

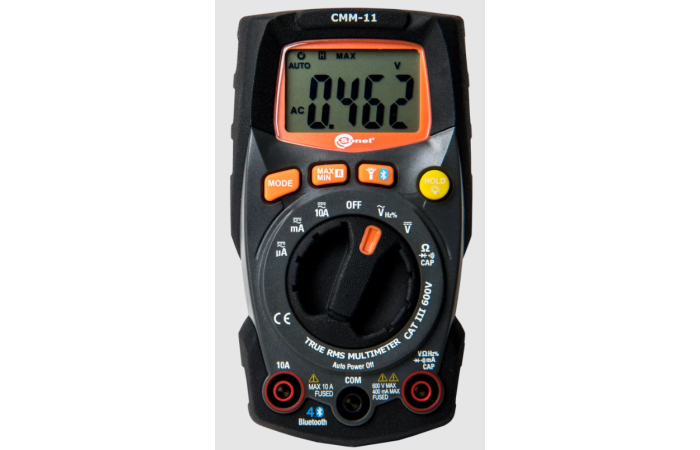

Kiedy wiesz już, do czego służy multimetr, pojawia się kolejne pytanie – jaki model wybrać? W praktyce wszystko zależy od warunków pracy i zakresu zastosowań. Multimetry cyfrowe są wygodne i intuicyjne. Sprawdzą się w domu, warsztacie czy przy prostych naprawach. Z kolei multimetry przemysłowe są projektowane z myślą o pracy w trudniejszych warunkach – oferują wyższą odporność, stabilniejsze pomiary i większe bezpieczeństwo. Modele przemysłowe częściej oferują wyższe kategorie CAT, lepsze przewody pomiarowe i funkcję True RMS, przydatną przy przebiegach odkształconych. To szczególnie ważne przy pracy z instalacjami elektrycznymi. Jeśli nie masz pewności, który model będzie odpowiedni, warto zapoznać się z ofertą hurtowni elektrycznej, gdzie specjaliści Kaczmarek Electric pomogą dobrać urządzenie do Twoich potrzeb – zarówno online, jak i stacjonarnie.

Oznaczenia na multimetrze – jak je rozumieć?

Zanim wykonasz pierwszy pomiar, poświęć chwilę na zrozumienie oznaczeń. To właśnie one decydują o tym, co i w jaki sposób mierzysz. Na przełączniku znajdziesz symbole odpowiadające konkretnym funkcjom:

V – napięcie
A – prąd
Ω – rezystancję.

W praktyce rozróżniamy też napięcia AC (V~) i DC (V⎓) – wybór właściwego jest kluczowy dla poprawnego odczytu. W bardziej rozbudowanych modelach dochodzą także dodatkowe opcje, takie jak częstotliwość (Hz) czy temperatura (°C).

Równie ważne są gniazda. Czarny przewód zawsze trafia do COM (jako przewód wspólny), a czerwony do odpowiedniego wejścia pomiarowego (VΩ – pomiary napięcia i rezystancji lub mA / 10A – pomiar prądu). Ten etap często wydaje się oczywisty, ale w praktyce to właśnie tutaj najłatwiej o pomyłkę.

Jak używać multimetru krok po kroku?

Gdy znasz już oznaczenia, możesz przejść do działania. Jak używać multimetru? Pamiętaj, że każdy pomiar zaczyna się od przygotowania urządzenia:

Najpierw ustaw odpowiednią funkcję i – jeśli to konieczne – zakres pomiarowy.
Następnie podłącz przewody.
Przyłóż sondy do badanego elementu.

Taka kolejność nie jest przypadkowa – pozwala uniknąć błędów i chroni urządzenie przed uszkodzeniem.

Przykład użycia multimetru – pomiar napięcia w gniazdku

Najłatwiej zrozumieć ten proces na konkretnym przykładzie. Jeśli chcesz sprawdzić gniazdko, ustaw pomiar napięcia AC (V~) i dobierz zakres (jeśli miernik nie ma auto-range). Upewnij się, że miernik ma kategorię bezpieczeństwa odpowiednią do instalacji (min. CAT III). Do potwierdzania braku napięcia w instalacji zalecany jest tester dwubiegunowy — multimetr nie zastępuje procedur bezpiecznej pracy. Odczyt pojawi się od razu. Jego poprawność zależy od wcześniejszego przygotowania.

Podczas pracy pamiętaj o bezpieczeństwie – trzymaj sondy za izolowane części i nie zmieniaj ustawień w trakcie pomiaru. Jeśli nie masz doświadczenia w pracy z instalacjami elektrycznymi lub nie posiadasz odpowiednich uprawnień, nie wykonuj pomiarów samodzielnie. W takiej sytuacji najlepiej skonsultować się ze specjalistą, który oceni stan instalacji i wykona pomiar w bezpieczny sposób.

Jak wykonywać poprawnie najważniejsze pomiary za pomocą multimetru?

Kiedy opanujesz podstawy działania multimetru, możesz świadomie wykonywać pomiary. Każdy z nich wymaga nieco innego podejścia:

Pomiar napięcia wykonujesz równolegle – bez ingerencji w obwód. To najprostszy i najczęściej stosowany pomiar.
Podczas pomiaru prądu multimetr musi zostać włączony szeregowo, czyli bezpośrednio w tor prądowy. Pomiar prądu jest najbardziej „awaryjnym” trybem dla multimetru - wymaga przepięcia przewodu do gniazda A/mA oraz poprawnego doboru zakresu. Błędne wpięcie (np. zwarcie przez miernik) zwykle kończy się przepaleniem bezpiecznika w mierniku, a czasem uszkodzeniem urządzenia.
Z kolei rezystancję mierzysz wyłącznie przy odłączonym zasilaniu. To podstawowa zasada, której nie wolno pomijać.

W bardziej rozbudowanych instalacjach przydatnym uzupełnieniem jest miernik energii elektrycznej, który pozwala kontrolować zużycie prądu i lepiej zrozumieć pracę instalacji.

Dodatkowe funkcje multimetru

Nowoczesne multimetry oferują znacznie więcej niż podstawowe pomiary. W zależności od modelu możesz sprawdzić pojemność kondensatorów, częstotliwość sygnału czy temperaturę. To funkcje, które docenisz szczególnie przy pracy z elektroniką lub automatyką. Warto jednak pamiętać, że na dokładność pomiaru wpływa nie tylko sam miernik, ale również jakość połączeń i stabilność styku sond z badanym elementem. W praktyce duże znaczenie ma tu także stan osprzętu elektroinstalacyjnego, np. gniazd lub złączek – ponieważ luźne lub zużyte połączenia mogą powodować błędne lub niestabilne odczyty.

Najczęstsze błędy przy używaniu miernika – na co uważać?

Na końcu warto zatrzymać się przy błędach, które pojawiają się najczęściej. Co ważne – nie wynikają one z braku wiedzy, ale z pośpiechu. Najczęstsze sytuacje to:

podłączenie przewodów do niewłaściwych gniazd,
ustawienie nieodpowiedniego zakresu,
pomiar rezystancji w obwodzie pod napięciem,
nieprawidłowe wpięcie miernika przy pomiarze prądu.

Dlatego przed każdym pomiarem konieczna jest kontrola ustawień funkcji oraz konfiguracji przewodów pomiarowych. Ten prosty nawyk znacząco zmniejsza ryzyko błędów i zwiększa bezpieczeństwo pracy. Multimetr to narzędzie, które daje realną kontrolę nad instalacją – pod warunkiem, że używasz go świadomie. Jeśli chcesz pracować pewnie i bezpiecznie, skorzystaj ze wsparcia ekspertów Kaczmarek Electric i wybierz sprawdzony sprzęt.
