Uziomy szpilkowe AN-KOM – cechy, zastosowanie i akcesoria

Prawidłowo zaprojektowany system uziemiający stanowi jeden z najważniejszych elementów skutecznej ochrony odgromowej. W wielu inwestycjach najlepszym rozwiązaniem okazuje się uziom szpilkowy, który można zastosować zarówno jako samodzielny układ, jak i rozbudowę istniejącego uziemienia. W tym artykule wyjaśniamy, czym są uziomy szpilkowe AN-KOM, kiedy warto je stosować, jakie mają zalety oraz jakie akcesoria są niezbędne do prawidłowego montażu.

Czym są uziomy szpilkowe AN-KOM?

Uziom szpilkowy to pionowy element instalacji uziemiającej, którego zadaniem jest skuteczne odprowadzenie prądu do gruntu. Stanowi jeden z najczęściej wykorzystywanych sposobów wykonania uziemienia w instalacjach odgromowych oraz elektrycznych, szczególnie tam, gdzie wykonanie uziomu fundamentowego lub otokowego jest utrudnione albo niemożliwe. System tworzą stalowe elektrody pogrążane pionowo w ziemi na odpowiednią głębokość. W zależności od warunków gruntowych oraz wymagań projektowych można zastosować pojedynczy pręt lub zestaw kilku połączonych ze sobą elementów, umożliwiających dotarcie do głębszych, bardziej wilgotnych warstw gruntu.

Rozwiązania AN-KOM produkowane są z materiałów zapewniających wysoką trwałość i odporność na oddziaływanie środowiska. W zależności od warunków pracy stosuje się między innymi:

stal ocynkowaną ogniowo,
stal pomiedziowaną,
stal nierdzewną

Dobór materiału powinien uwzględniać agresywność środowiska, rodzaj gruntu oraz przewidywany okres eksploatacji instalacji. W praktyce uziomy szpilkowe znajdują zastosowanie zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących systemów odgromowych. Dzięki pionowej konstrukcji nie wymagają wykonywania rozległych wykopów, co znacząco ogranicza zakres robót ziemnych.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Rodzaje uziomów szpilkowych

Uziomy szpilkowe można podzielić na dwa podstawowe rozwiązania konstrukcyjne, różniące się sposobem montażu oraz możliwościami osiągania większych głębokości.

Uziomy jednolite

Najprostszą konstrukcję stanowią pojedyncze elektrody o określonej długości. Każdy pręt jest pogrążany niezależnie i nie przewiduje się jego dalszego przedłużania.

Takie rozwiązanie sprawdza się przede wszystkim tam, gdzie:

grunt charakteryzuje się dobrą przewodnością,
wymagana rezystancja uziemienia jest możliwa do osiągnięcia na niewielkiej głębokości,
nie ma potrzeby wykonywania głębokich odwiertów lub pogrążania kolejnych segmentów.

Najczęściej stosowane długości takich elementów wynoszą od około 1,25 do 2 metrów.

Uziomy przedłużane

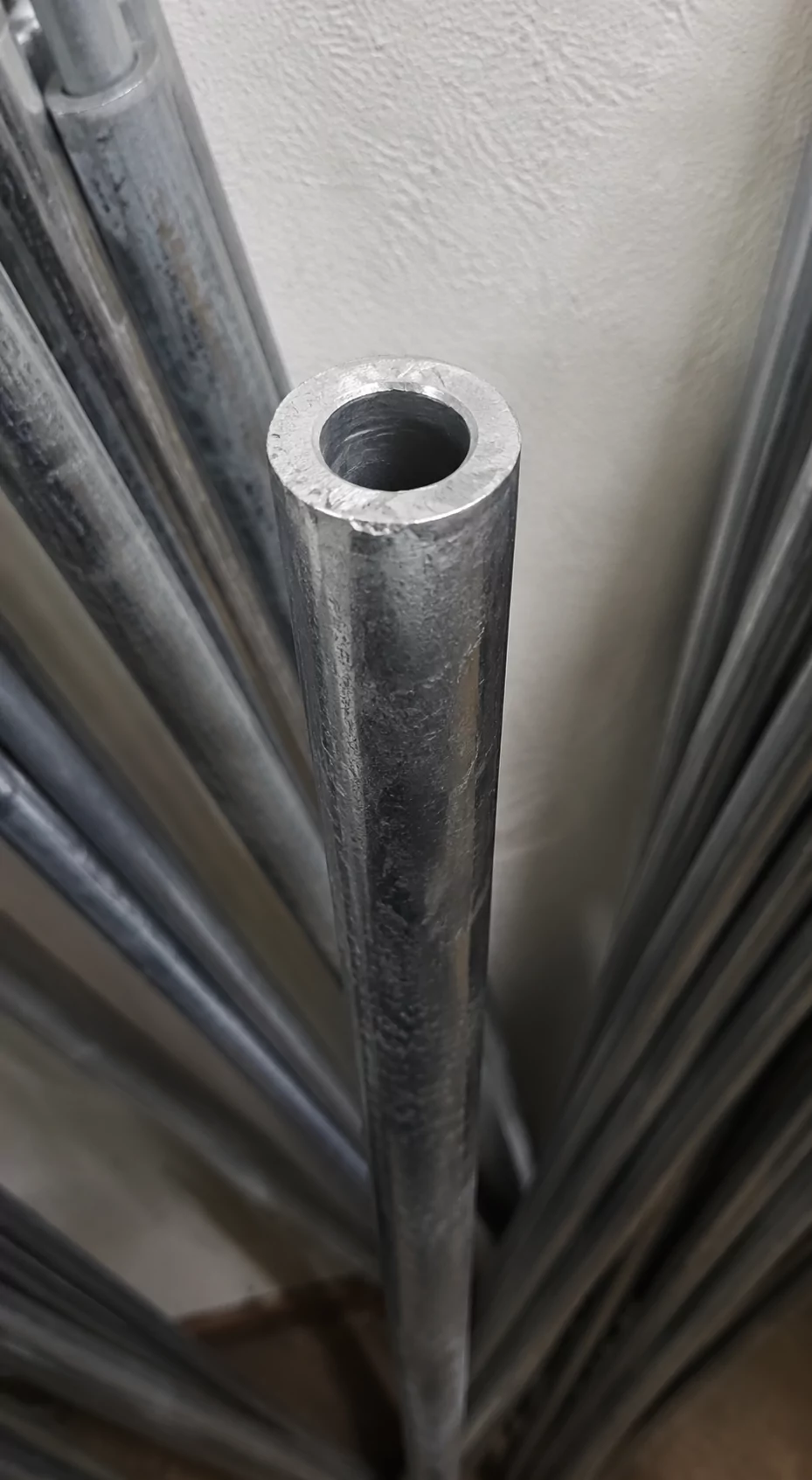

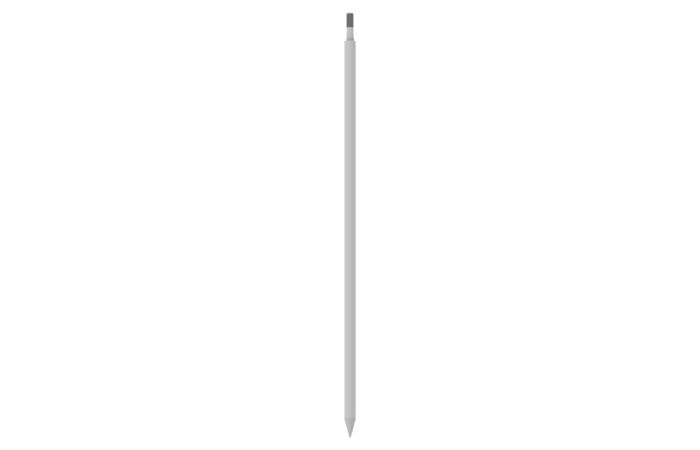

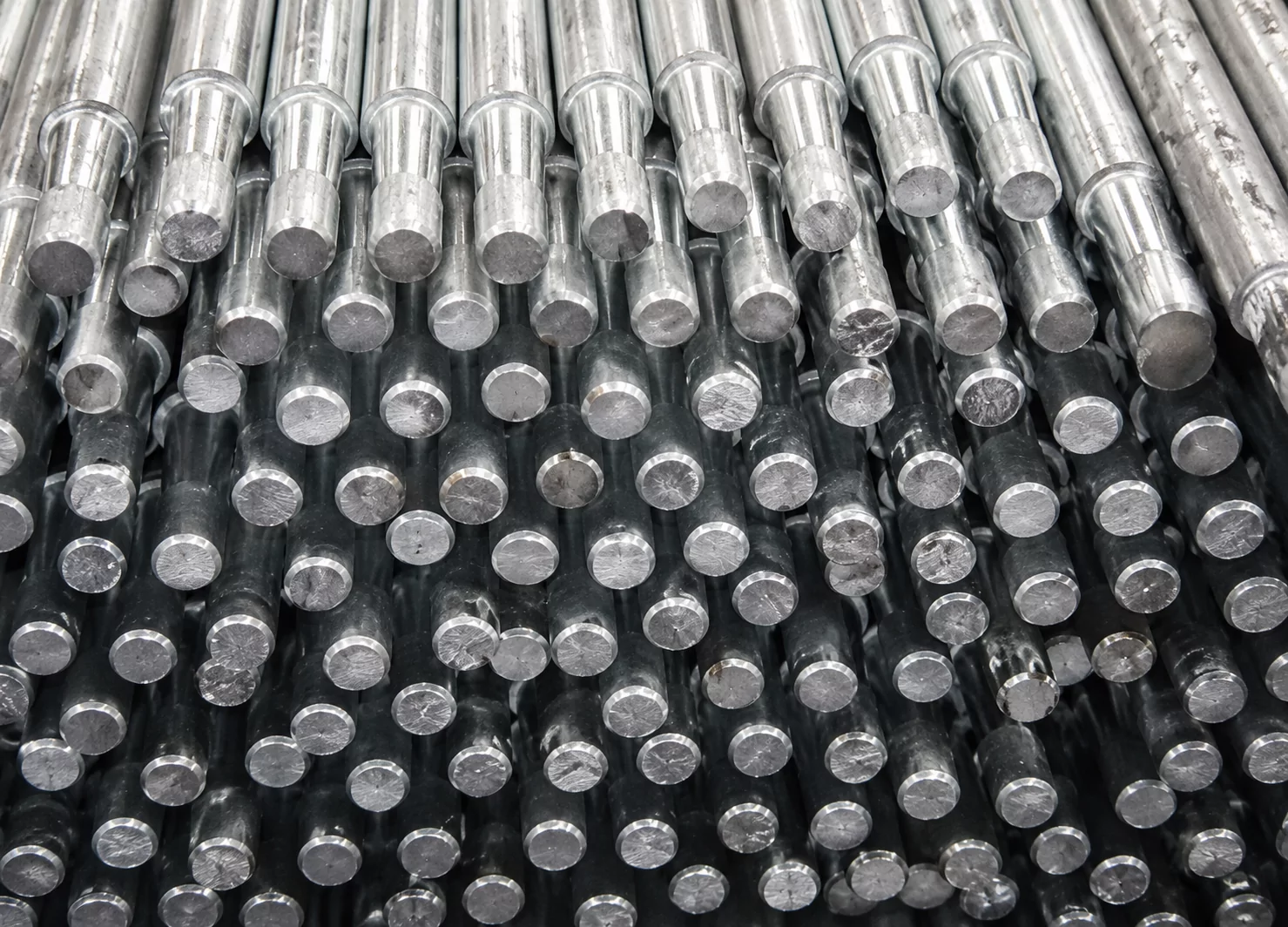

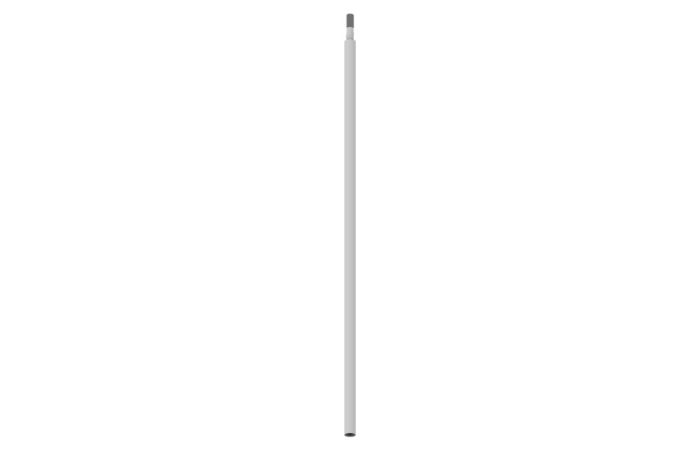

Drugim rozwiązaniem są systemy modułowe, składające się z podstawy wyposażonej w grot oraz kolejnych segmentów przedłużających.

Każdy następny element łączy się z poprzednim za pomocą odpowiednio wyprofilowanych zakończeń, dzięki czemu możliwe jest stopniowe pogrążanie uziomu nawet na głębokość kilkunastu metrów.

Takie rozwiązanie jest szczególnie korzystne w gruntach o wysokiej rezystywności, gdzie dopiero głębsze warstwy zapewniają odpowiednią wilgotność i lepsze warunki przewodzenia prądu.

Najważniejsze zalety systemów przedłużanych to:

możliwość zwiększania długości uziomu bez wykonywania wykopów,
łatwiejsze uzyskanie wymaganej rezystancji,
elastyczne dopasowanie do warunków gruntowych,
możliwość późniejszej rozbudowy instalacji.

Nie warto wybierać rodzaju uziomu wyłącznie na podstawie ceny lub długości prętów. O skuteczności całego systemu decydują przede wszystkim wyniki pomiarów rezystywności gruntu oraz poprawnie wykonany projekt instalacji odgromowej. W wielu przypadkach zastosowanie krótszego uziomu w odpowiednim miejscu będzie skuteczniejsze niż montaż znacznie dłuższych elektrod w niekorzystnym podłożu.

Kiedy warto zastosować uziom szpilkowy?

Uziomy szpilkowe są wykorzystywane przede wszystkim tam, gdzie zastosowanie innych rodzajów uziemienia jest utrudnione lub nie pozwala uzyskać wymaganych parametrów elektrycznych. Ich uniwersalność sprawia, że są chętnie stosowane zarówno w budownictwie jednorodzinnym, jak i podczas modernizacji istniejących instalacji odgromowych.

Najczęściej wybiera się je w sytuacjach, gdy:

budynek nie posiada uziomu fundamentowego,
istniejący system uziemiający wymaga poprawy parametrów,
działka jest niewielka i nie pozwala na wykonanie uziomu otokowego,
teren jest gęsto uzbrojony w instalacje podziemne,
konieczne jest ograniczenie robót ziemnych,
grunt wymaga dotarcia do głębszych, bardziej przewodzących warstw.

Dużą zaletą uziomów pionowych jest możliwość wykonania skutecznego uziemienia bez ingerencji w konstrukcję budynku oraz bez wykonywania rozległych wykopów wokół całego obiektu. Dzięki temu rozwiązanie to często okazuje się najbardziej praktyczne podczas modernizacji istniejących instalacji.

Najważniejsze zalety uziomów szpilkowych

Uziomy szpilkowe od wielu lat należą do najczęściej wybieranych rozwiązań stosowanych w instalacjach odgromowych. Wynika to przede wszystkim z ich uniwersalności, łatwego montażu oraz możliwości dostosowania do bardzo różnych warunków gruntowych. W porównaniu z uziomami otokowymi wymagają znacznie mniejszej powierzchni, dlatego dobrze sprawdzają się na niewielkich działkach lub terenach z rozbudowaną infrastrukturą podziemną.

Ich dużą przewagą jest również możliwość osiągania wymaganej rezystancji poprzez pogłębianie uziomu zamiast zwiększania powierzchni zajmowanej przez instalację. Dzięki temu można wykorzystać głębsze warstwy gruntu, które zwykle charakteryzują się większą wilgotnością oraz lepszą przewodnością elektryczną.

Do najważniejszych zalet uziomów szpilkowych należą:

możliwość montażu nawet na niewielkich działkach,
ograniczenie zakresu robót ziemnych,
łatwa rozbudowa istniejącego systemu uziemiającego,
możliwość uzyskania niskiej rezystancji poprzez zwiększenie głębokości,
wysoka trwałość przy zastosowaniu odpowiednich materiałów,
szybki montaż,
możliwość stosowania zarówno w nowych, jak i modernizowanych obiektach.

W praktyce oznacza to większą swobodę projektowania oraz możliwość dostosowania instalacji do rzeczywistych warunków panujących na placu budowy. Z tego względu uziomy pionowe są często wybierane jako alternatywa dla uziomów otokowych, szczególnie wtedy, gdy wykonanie rozległego wykopu wokół budynku jest niemożliwe lub nieuzasadnione ekonomicznie.

Rozbudowa istniejącego uziemienia przy użyciu uziomów szpilkowych

Jednym z najczęstszych powodów zastosowania uziomów szpilkowych jest poprawa parametrów już istniejącego systemu uziemiającego. Z biegiem czasu lub po wykonaniu pomiarów może okazać się, że rezystancja uziemienia przekracza wartości wymagane dla danej instalacji. W takiej sytuacji nie zawsze konieczna jest budowa nowego systemu od podstaw.

Znacznie częściej wykonuje się rozbudowę istniejącego uziomu poprzez dołączenie dodatkowych elektrod pionowych. Takie rozwiązanie pozwala zwiększyć powierzchnię kontaktu z gruntem oraz poprawić skuteczność odprowadzania prądu do ziemi.

Modernizacja może obejmować między innymi:

rozbudowę uziomu fundamentowego,
rozbudowę uziomu otokowego,
wykonanie dodatkowych punktów uziemiających,
zastosowanie systemu przedłużanego umożliwiającego osiągnięcie większej głębokości.

Przed rozpoczęciem prac konieczne jest wykonanie pomiarów rezystancji uziemienia oraz analizy warunków gruntowych. Dopiero na tej podstawie projektant może określić liczbę nowych elektrod, ich długość oraz rozmieszczenie.

Dobrze zaprojektowana rozbudowa pozwala poprawić parametry instalacji bez konieczności wykonywania kosztownych prac związanych z przebudową całego systemu odgromowego.

Jak dobrać liczbę i długość szpilek?

Nie istnieje jedna uniwersalna odpowiedź na pytanie, ile szpilek należy zastosować w instalacji. Każdy obiekt wymaga indywidualnej analizy, ponieważ ostateczna konstrukcja uziomu zależy od wielu czynników.

Największy wpływ na dobór mają:

rezystywność gruntu,
wymagania projektu instalacji,
oczekiwana wartość rezystancji uziemienia,
rodzaj zastosowanego uziomu,
możliwość pogrążania elektrod na odpowiednią głębokość.

W korzystnych warunkach gruntowych, takich jak grunty gliniaste, osiągnięcie wymaganych parametrów często jest możliwe przy zastosowaniu kilku elektrod o długości około 1,5 m.

Sytuacja wygląda inaczej w gruntach suchych, piaszczystych lub kamienistych. W takich warunkach może być konieczne zastosowanie większej liczby szpilek oraz wykorzystanie systemów przedłużanych, które umożliwiają osiągnięcie głębokości nawet kilkunastu metrów.

Typowe długości elementów stosowanych w systemach uziomowych obejmują:

Element	Najczęściej spotykane długości
Pręty jednolite	125 cm, 150 cm, 175 cm, 200 cm
Podstawy systemów przedłużanych	130 cm, 150 cm
Przedłużki	130 cm, 150 cm

W praktyce równie ważne jak długość elektrod jest zachowanie odpowiednich odległości pomiędzy nimi. Zbyt mały rozstaw powoduje nakładanie się stref rozpływu prądu, co ogranicza skuteczność całego układu.

Liczba zastosowanych szpilek nie świadczy o jakości uziemienia. Znacznie ważniejsze jest prawidłowe rozmieszczenie elektrod oraz wykonanie pomiarów po zakończeniu montażu. Nawet rozbudowany system nie spełni swojej funkcji, jeśli zostanie zaprojektowany bez uwzględnienia właściwości gruntu.

Akcesoria do uziomów szpilkowych AN-KOM

Skuteczność systemu uziemiającego zależy nie tylko od samych elektrod, ale również od odpowiednio dobranych akcesoriów montażowych. W Kaczmarek Electric znajdziesz szeroki wybór zacisków i złączy odgromowych, które umożliwiają wykonanie trwałych i bezpiecznych połączeń w systemach uziemiających. To one zapewniają trwałość połączeń, bezpieczeństwo eksploatacji oraz możliwość wykonywania późniejszych pomiarów kontrolnych.

W systemach AN-KOM wykorzystuje się między innymi:

podstawy z grotem umożliwiające rozpoczęcie pogrążania,
przedłużki pozwalające zwiększać długość uziomu,
pobijaki ręczne i elementy współpracujące z młotami udarowymi,
złącza uziomowe do połączenia z bednarką,
złącza kontrolne umożliwiające wykonywanie okresowych pomiarów,
zabezpieczenia antykorozyjne, takie jak wazelina techniczna i taśmy antykorozyjne.

Szczególnie istotnym elementem są złącza kontrolne. Umożliwiają one okresową kontrolę stanu instalacji oraz pomiar rezystancji uziemienia bez konieczności rozbierania całego systemu. Mogą być montowane zarówno w studzienkach kontrolnych, jak i na elewacji budynku - w zależności od przyjętego rozwiązania projektowego. W instalacjach wykonywanych w gruncie stosuje się również studzienki probiercze AN-KOM, które zabezpieczają złącza kontrolne i ułatwiają późniejsze przeglądy.

Równie ważna jest ochrona antykorozyjna wszystkich połączeń znajdujących się w gruncie. Odpowiednie zabezpieczenie ogranicza ryzyko korozji kontaktowej oraz wydłuża trwałość całego układu.

Pogrążanie uziomu szpilkowego

Pogrążanie elektrod jest jednym z najważniejszych etapów wykonywania uziomu szpilkowego. To właśnie od głębokości osadzenia oraz jakości wykonania zależy możliwość uzyskania wymaganych parametrów elektrycznych.

Elektrody można pogrążać ręcznie przy użyciu pobijaka lub mechanicznie z wykorzystaniem młota udarowego o odpowiedniej energii udaru.

W przypadku systemów przedłużanych montaż przebiega etapowo:

W gruncie osadza się pierwszy element zakończony grotem.
Po pozostawieniu fragmentu ponad powierzchnią gruntu dołącza się kolejną przedłużkę.
Elementy są łączone zgodnie z konstrukcją producenta.
Proces powtarza się aż do uzyskania wymaganej głębokości lub odpowiedniej rezystancji.
Gotowy uziom łączy się z bednarką za pomocą odpowiednich złączy.

Jeżeli warunki gruntowe pozwalają osiągnąć wymagane parametry już na niewielkiej głębokości, wystarczające może być zastosowanie pojedynczego pręta bez konieczności jego dalszej rozbudowy.

W przypadku połączeń krzyżowych bednarki i przewodów odprowadzających zastosowanie znajdują także złącza krzyżowe AN-KOM.

Rodzaj gruntu a rezystancja uziemienia

Skuteczność każdego systemu uziemiającego w dużym stopniu zależy od właściwości gruntu, w którym zostanie wykonany. To właśnie rezystywność podłoża wpływa na możliwość uzyskania odpowiednio niskiej rezystancji uziemienia, a tym samym na prawidłowe działanie instalacji odgromowej.

Im grunt jest bardziej wilgotny, zwarty oraz bogaty w składniki mineralne, tym łatwiej przewodzi prąd elektryczny. Z kolei suche piaski, skały czy podłoża kamieniste charakteryzują się znacznie większą rezystywnością, dlatego często wymagają zastosowania głębszych lub bardziej rozbudowanych uziomów.

W praktyce projektowej dąży się najczęściej do uzyskania rezystancji uziemienia nieprzekraczającej 10 Ω, choć w niektórych instalacjach projekt może wymagać osiągnięcia jeszcze niższych wartości.

Poniższa tabela przedstawia orientacyjne wartości rezystywności różnych rodzajów gruntów.

Rodzaj gruntu	Orientacyjna rezystywność
Grunt bagienny	30–50 Ωm
Grunt gliniasty	20–200 Ωm
Ziemia uprawna	90–150 Ωm
Wilgotny żwir	100–500 Ωm
Wapienie i łupki	100–3000 Ωm
Suchy piasek	ok. 500 Ωm
Suchy grunt piaszczysty	500–2000 Ωm
Granit i piaskowiec	1500–10000 Ωm

Zestawienie pokazuje, że różnice pomiędzy poszczególnymi typami podłoża mogą być bardzo duże. Właśnie dlatego nie można dobierać długości ani liczby elektrod wyłącznie na podstawie doświadczeń z innych inwestycji.

Dlaczego pomiary rezystywności gruntu są tak ważne?

Projektowanie uziomu powinno zawsze rozpoczynać się od poznania właściwości gruntu. Nawet niewielka działka może charakteryzować się zróżnicowaną budową geologiczną, dlatego wykonywanie instalacji „na oko" bardzo często prowadzi do niepotrzebnych kosztów lub nieskutecznego działania systemu.

Najczęściej do określenia rezystywności wykorzystuje się metodę Wennera, która należy do podstawowych metod pomiarowych stosowanych w elektroenergetyce.

Badanie polega na:

rozmieszczeniu czterech elektrod w jednej linii,
zachowaniu jednakowych odległości pomiędzy nimi,
przepuszczeniu prądu przez elektrody zewnętrzne,
pomiarze spadku napięcia na elektrodach wewnętrznych,
obliczeniu rezystywności gruntu na podstawie uzyskanych wyników.

Przeprowadzenie pomiarów pozwala:

właściwie dobrać rodzaj uziomu,
określić liczbę potrzebnych elektrod,
zaplanować głębokość pogrążania,
ograniczyć koszty wykonania instalacji,
zwiększyć skuteczność ochrony odgromowej.

Należy pamiętać, że wyniki pomiarów mogą się zmieniać wraz z głębokością oraz miejscem wykonania badania. Dlatego analizę powinno przeprowadzać się zgodnie z obowiązującymi wymaganiami projektowymi.

Nie warto rozpoczynać montażu uziomu przed wykonaniem pomiarów gruntu. Koszt badania jest niewielki w porównaniu z późniejszą koniecznością przebudowy całej instalacji lub dobijania kolejnych elektrod już po zakończeniu prac.

Najczęstsze błędy podczas wykonywania uziomów szpilkowych

Nawet wysokiej jakości elementy nie zapewnią oczekiwanych parametrów instalacji, jeżeli montaż zostanie wykonany nieprawidłowo. Z praktyki wynika, że większość problemów wynika nie z jakości materiałów, lecz z błędów popełnianych podczas projektowania lub wykonywania uziemienia.

Najczęściej spotykane błędy to:

pominięcie pomiarów rezystywności gruntu,
zbyt płytkie pogrążenie elektrod,
niewłaściwy rozstaw pomiędzy szpilkami,
wykonywanie uziomu w gruncie o bardzo wysokiej rezystywności bez odpowiedniej analizy,
uszkodzenie powłok antykorozyjnych podczas montażu,
brak zabezpieczenia połączeń przed korozją,
stosowanie niewłaściwych narzędzi do pogrążania elektrod,
rezygnacja z końcowego pomiaru rezystancji uziemienia.

Każdy z tych błędów może obniżyć skuteczność ochrony odgromowej oraz skrócić trwałość całej instalacji.

Dlatego po zakończeniu montażu należy zawsze wykonać kontrolę połączeń oraz pomiar rezystancji uziemienia, który potwierdzi osiągnięcie parametrów przewidzianych w projekcie.

Najczęściej zadawane pytania (FAQ)

Kiedy warto zastosować uziom szpilkowy?

Uziom szpilkowy sprawdza się przede wszystkim wtedy, gdy wykonanie uziomu fundamentowego lub otokowego jest niemożliwe albo niewystarczające. Często wykorzystuje się go również do rozbudowy istniejącego systemu uziemiającego w celu obniżenia rezystancji uziemienia.

Jak dobrać liczbę szpilek do instalacji?

Liczba elektrod zależy od rezystywności gruntu, wymaganej wartości rezystancji uziemienia oraz projektu instalacji. Nie istnieje uniwersalna liczba szpilek – każda inwestycja wymaga indywidualnej analizy i wykonania pomiarów.

Czy głębszy uziom zawsze oznacza niższą rezystancję?

Nie zawsze. Głębsze pogrążenie elektrod często umożliwia dotarcie do bardziej wilgotnych warstw gruntu o lepszej przewodności, jednak skuteczność uziomu zależy od rzeczywistej budowy podłoża. Ostateczny efekt należy potwierdzić pomiarami.

Jakie materiały stosuje się do produkcji uziomów szpilkowych?

Najczęściej wykorzystuje się stal ocynkowaną ogniowo, stal pomiedziowaną oraz stal nierdzewną. Dobór materiału powinien uwzględniać warunki środowiskowe, poziom wilgotności gruntu oraz oczekiwaną trwałość instalacji.

Jakie akcesoria są potrzebne do montażu uziomu szpilkowego?

Do wykonania kompletnego systemu stosuje się między innymi podstawy z grotem, przedłużki, pobijaki, złącza uziomowe, złącza kontrolne oraz zabezpieczenia antykorozyjne, które zwiększają trwałość całej instalacji.

Czy po zakończeniu montażu należy wykonać pomiary?

Tak. Po wykonaniu instalacji należy przeprowadzić pomiar rezystancji uziemienia oraz sprawdzić poprawność wszystkich połączeń. Tylko w ten sposób można potwierdzić, że system spełnia wymagania projektu oraz obowiązujących norm.

Podsumowanie

Uziomy szpilkowe AN-KOM są sprawdzonym rozwiązaniem stosowanym zarówno w nowych instalacjach odgromowych, jak i podczas modernizacji istniejących systemów uziemiających. Dzięki możliwości pogrążania elektrod na znaczne głębokości pozwalają skutecznie poprawić parametry uziemienia nawet w wymagających warunkach gruntowych.

O skuteczności całej instalacji decyduje jednak nie tylko wybór odpowiednich elementów. Równie istotne są analiza warunków gruntowych, prawidłowy projekt, właściwy dobór liczby elektrod oraz profesjonalny montaż zakończony pomiarem rezystancji uziemienia.

Kompletny system obejmuje nie tylko same szpilki, ale również odpowiednio dobrane akcesoria montażowe i zabezpieczenia antykorozyjne, które wpływają na trwałość oraz niezawodność instalacji przez wiele lat eksploatacji.

Jeżeli planujesz budowę nowej instalacji odgromowej lub modernizację istniejącego uziemienia, warto postawić na rozwiązania dopasowane do rzeczywistych warunków pracy. Odpowiednio dobrane uziomy szpilkowe AN-KOM oraz profesjonalnie wykonany projekt to inwestycja w bezpieczeństwo obiektu i jego użytkowników.
