Artykuł powstał przy współpracy z TRYTYT
Produkty termokurczliwe TRYTYT - jak dobrać odpowiednie rozwiązanie?
Produkty termokurczliwe znajdują zastosowanie wszędzie tam, gdzie potrzebna jest skuteczna izolacja, ochrona lub uszczelnienie przewodów i kabli. W zależności od potrzeb możemy zastosować cienkościenne rurki RTS, rurki z klejem RTCK, pogrubione RTMK, a także palczatki PAL, kapturki KTK, redukcje TRED i zestawy naprawcze ZMR. Różne konstrukcje, średnice i współczynniki skurczu pozwalają dopasować rozwiązanie do konkretnej instalacji.
Do czego służą produkty termokurczliwe?
Rurka termokurczliwa zmniejsza swoją średnicę pod wpływem temperatury, dopasowując się do zabezpieczanego przewodu lub połączenia. W zależności od konstrukcji może pełnić funkcję izolacyjną, ochronną, identyfikacyjną lub uszczelniającą.
RTS to cienkościenne rurki przeznaczone m.in. do izolacji, ochrony i identyfikacji przewodów oraz tworzenia wiązek. Jeśli potrzebne jest dodatkowe uszczelnienie, stosujemy rozwiązania z klejem termotopliwym - RTCK lub RTMK. RTMK wyróżnia się dodatkowo pogrubioną konstrukcją.
Uzupełnieniem rurek są kształtki termokurczliwe. PAL służą do zabezpieczania zakończeń kabli, KTK do zamykania i uszczelniania ich końców, a TRED do uszczelniania przejść kabli przez rury osłonowe.
Produkty wybrane dla Ciebie:
RTS, RTCK czy RTMK - którą rurkę wybrać?
Wybór rurki powinien wynikać przede wszystkim z funkcji, jaką ma pełnić.
| Seria | Konstrukcja | Klej | Skurcz | Zastosowanie |
| RTS | cienkościenna | nie | 2:1 lub 4:1 zależnie od wariantu | izolacja, ochrona, identyfikacja |
| RTCK | cienkościenna | tak | 3:1 lub 4:1 zależnie od wariantu | izolacja i uszczelnienie |
| RTMK | pogrubiona | tak | 4:1 | izolacja, uszczelnienie, ochrona |

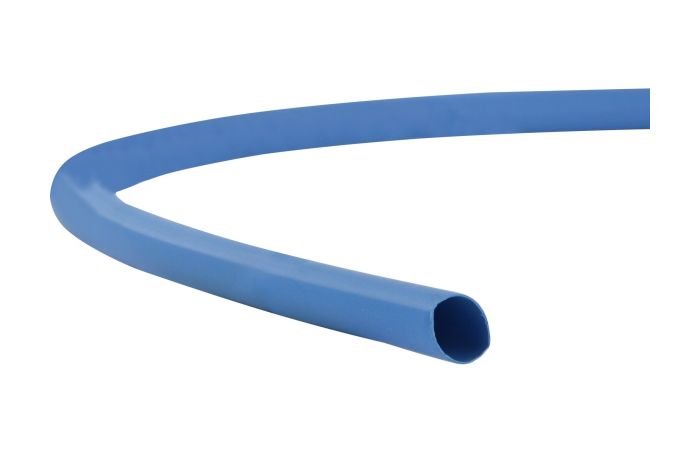

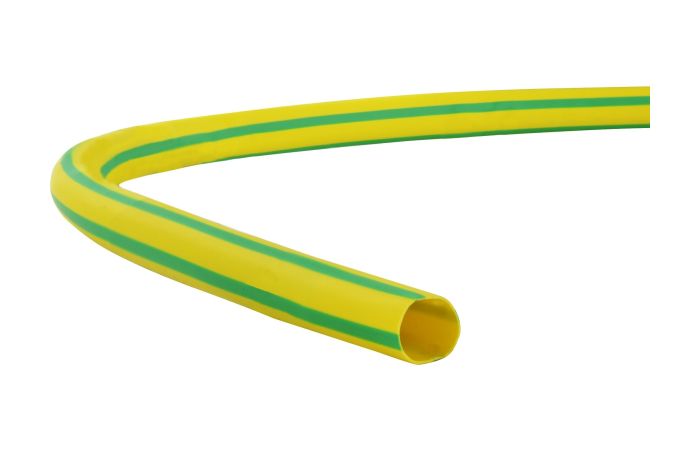

RTS sprawdzi się przy podstawowych pracach izolacyjnych i ochronnych.

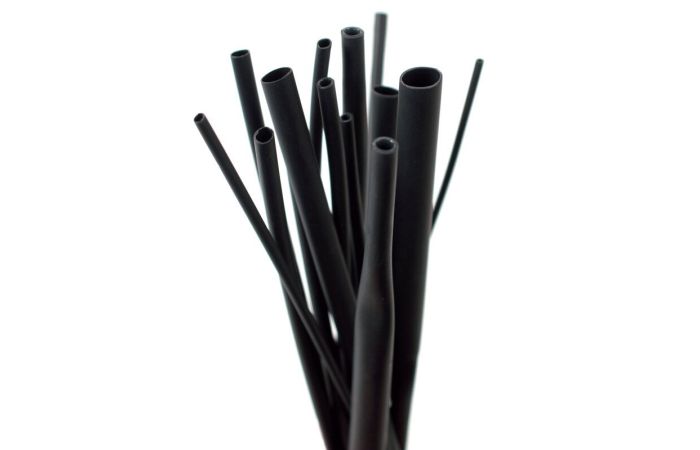

RTCK warto wybrać wtedy, gdy oprócz izolacji potrzebne jest uszczelnienie. Klej termotopliwy po podgrzaniu pomaga zabezpieczyć miejsce przed działaniem wody.

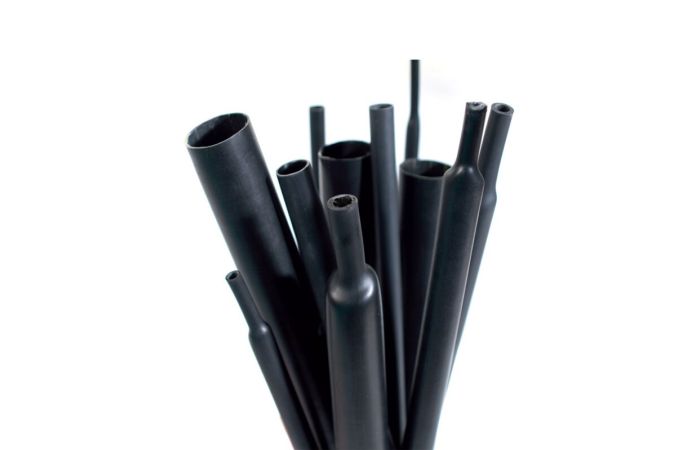

RTMK łączy klej termotopliwy z pogrubioną ścianką, dzięki czemu sprawdzi się tam, gdzie potrzebna jest dodatkowa ochrona zabezpieczanego elementu.
RTCK i RTMK mają współczynnik skurczu 4:1. RTCK może pracować w zakresie od -55°C do +125°C, natomiast dla RTMK zakres wynosi -55°C do +110°C. Obie serie są samogasnące i bezhalogenowe.
Dlaczego współczynnik skurczu ma znaczenie?
Współczynnik skurczu określa, jak mocno zmienia się średnica rurki podczas obkurczania.
Rurka 4:1 ma większy zakres dopasowania niż rozwiązanie 2:1, dlatego może być szczególnie przydatna przy zabezpieczaniu elementów o różnych średnicach lub nieregularnych kształtach.
Przy wyborze nie należy jednak kierować się wyłącznie współczynnikiem skurczu. Trzeba sprawdzić:
- średnicę przed obkurczeniem,
- średnicę po obkurczeniu,
- grubość ścianki,
- obecność kleju,
- zakres temperatury pracy,
- warunki środowiskowe,
- wymagania dotyczące UV, palności i bezhalogenowości.
Wskazówka: zawsze dobieraj produkt na podstawie parametrów konkretnej serii i wariantu, a nie tylko jego ogólnego przeznaczenia.
PAL, KTK i TRED - kształtki do konkretnych zastosowań
Nie każde zabezpieczenie wymaga zastosowania klasycznej rurki. W wielu instalacjach lepiej sprawdzają się specjalnie uformowane kształtki.
- PAL - palczatki termokurczliwe - Przeznaczone są do zabezpieczania zakończeń kabli. Występują w różnych wariantach dopasowanych do liczby żył i zakresu przekrojów. Materiał zapewnia dobre właściwości elektroizolacyjne oraz odporność na warunki atmosferyczne i promieniowanie UV.

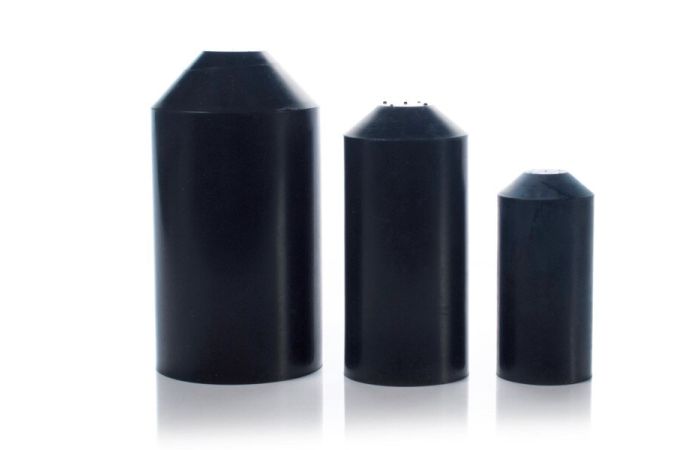

- KTK - kapturki termokurczliwe - Służą do zamykania i uszczelniania końców kabli oraz przewodów. Ich wewnętrzna powierzchnia pokryta jest klejem termotopliwym, który po obkurczeniu pomaga uzyskać szczelne zabezpieczenie.
- TRED - redukcje termokurczliwe - Stosowane są przede wszystkim do uszczelniania przejść kabli z rur osłonowych. Wykorzystują poliolefin i klej termotopliwy, dzięki czemu mogą zabezpieczać miejsce przed wpływem czynników zewnętrznych.
ZMR - zestawy naprawcze do kabli
Zestawy ZMR przeznaczone są do naprawy uszkodzonych kabli poprzez odtworzenie izolacji żył oraz zewnętrznej powłoki.
W zależności od wariantu zestawy przeznaczone są do kabli 4- lub 5-żyłowych oraz różnych zakresów przekrojów. W skład zestawu wchodzą elementy przeznaczone zarówno do zabezpieczenia poszczególnych żył, jak i odtworzenia powłoki zewnętrznej kabla.
Przy wyborze ZMR najważniejsze jest dopasowanie zestawu do liczby żył, przekroju oraz konstrukcji kabla. Nie warto dobierać go wyłącznie na podstawie przybliżonej średnicy.
Na jakie właściwości zwrócić uwagę?
Produkty termokurczliwe mogą różnić się właściwościami w zależności od serii. Najważniejsze parametry to:
- współczynnik skurczu - wpływa na zakres dopasowania,
- grubość ścianki - istotna m.in. dla ochrony mechanicznej,
- klej termotopliwy - pozwala uzyskać dodatkowe uszczelnienie,
- zakres temperatury pracy - ważny przy doborze do warunków instalacji,
- odporność na UV i warunki atmosferyczne - szczególnie istotna w instalacjach zewnętrznych,
- samogasność i bezhalogenowość – wymagane w określonych zastosowaniach.
Nie wszystkie cechy dotyczą każdego produktu. Dlatego przed wyborem należy zawsze sprawdzić parametry konkretnego wariantu.
Produkty wybrane dla Ciebie:
Jak dobrać odpowiedni produkt?
Dobór można uprościć, zaczynając od określenia zadania:
- Izolacja i ochrona przewodu → RTS
- Izolacja + uszczelnienie → RTCK
- Izolacja + uszczelnienie + pogrubiona ochrona → RTMK
- Zabezpieczenie zakończenia kabla → PAL
- Uszczelnienie końca kabla lub przewodu → KTK
- Uszczelnienie przejścia kabla przez rurę osłonową → TRED
- Naprawa uszkodzonego kabla → ZMR
Następnie należy sprawdzić wymiary, współczynnik skurczu, temperaturę pracy i pozostałe wymagania konkretnej instalacji.
Podsumowanie
Produkty termokurczliwe pozwalają dobrać sposób zabezpieczenia do konkretnego miejsca instalacji. RTS sprawdzą się przy podstawowej izolacji i ochronie, RTCK zapewnią dodatkowe uszczelnienie dzięki klejowi, a RTMK połączy klej z pogrubioną konstrukcją.
W przypadku zakończeń kabli warto sięgnąć po odpowiednio dobrane kształtki – PAL, KTK lub TRED. Do naprawy uszkodzonych kabli przeznaczone są natomiast zestawy ZMR.
Najważniejsze jest właściwe dopasowanie produktu do zastosowania. Średnica, współczynnik skurczu, grubość ścianki, obecność kleju, zakres temperatury oraz warunki środowiskowe powinny być podstawą wyboru konkretnego rozwiązania.
