Bezpiecznik topikowy szybki 200mA | B200 F&F

Opis i Kluczowe Cechy

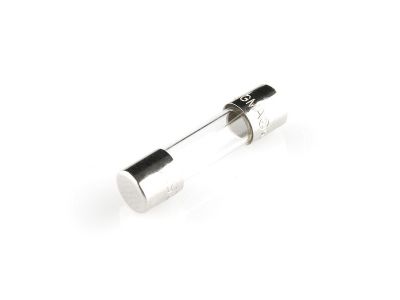

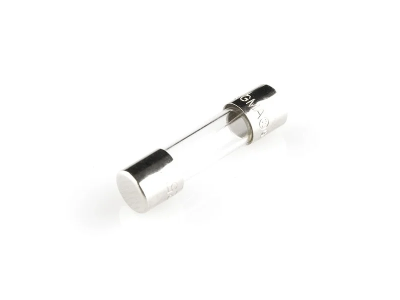

Bezpiecznik topikowy szybki B200 o prądzie znamionowym 200 mA w standardowej obudowie szklanej 5x20 mm to precyzyjne zabezpieczenie wrażliwych obwodów elektronicznych. Dzięki szybkiej charakterystyce wyłączania skutecznie chroni odbiorniki przed skutkami przeciążeń i zwarć, minimalizując ryzyko uszkodzeń. Kompaktowy wymiar wkładki ułatwia montaż w powszechnie stosowanych podstawkach bezpiecznikowych.

• Prąd znamionowy 200 mA: Precyzyjne dopasowanie do zabezpieczanego obwodu – zapewnia niezawodną ochronę bez zbędnych wyłączeń.
• Charakterystyka szybka (F): Błyskawiczne odłączanie przy prądach zwarciowych – idealna do ochrony urządzeń półprzewodnikowych, zasilaczy i układów cyfrowych.
• Obudowa szklana 5x20 mm: Uniwersalny format wkładki, kompatybilny z typowymi podstawkami bezpiecznikowymi stosowanymi w rozdzielnicach i szafach sterowniczych.
• Oznaczenie B200: Łatwa identyfikacja prądu znamionowego i typu – upraszcza selekcję i wymianę w trakcie eksploatacji.
• Niska strata mocy: Minimalne nagrzewanie podczas normalnej pracy w obwodzie 200 mA – zwiększa trwałość podstawy i bezpieczeństwo instalacji.

Zgodność z Normami

Bezpiecznik topikowy B200 spełnia wymogi odpowiednich norm międzynarodowych dotyczących bezpieczników miniaturowych oraz posiada certyfikat zgodności CE. Zastosowane materiały i konstrukcja gwarantują bezpieczeństwo eksploatacji w standardowych warunkach pracy.

Zastosowanie

Szybka charakterystyka i prąd 200 mA sprawiają, że bezpiecznik B200 sprawdza się w układach wymagających precyzyjnej ochrony przeciążeniowej i zwarciowej. Typowe scenariusze użycia:

• Zabezpieczenie obwodów sterowania i automatyki przemysłowej (wejścia przekaźników, styczników, sterowników PLC).
• Ochrona zasilaczy impulsowych, przetwornic i układów mikroprocesorowych przed krótkotrwałymi przeciążeniami.
• Zabezpieczenie obwodów sygnalizacji, oświetlenia LED niskiego napięcia oraz czujników.
• Jako wkładka bezpiecznikowa w podstawkach montowanych w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż i wymiana bezpiecznika muszą być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę umieszczać w dedykowanej podstawce bezpiecznikowej przystosowanej do bezpieczników 5x20 mm. Przekrój przewodów doprowadzających należy dobrać odpowiednio do prądu znamionowego obwodu – dla 200 mA typowe przekroje 0,5–1,5 mm² są w pełni wystarczające. Nie wolno stosować wkładek o innym prądzie znamionowym niż przewidziany w dokumentacji urządzenia.

FAQ

• Czy bezpiecznik B200 nadaje się do ochrony urządzeń elektronicznych? Tak – charakterystyka szybka (F) zapewnia bardzo krótki czas zadziałania przy zwarciu, co skutecznie chroni półprzewodniki i układy scalone przed uszkodzeniem. Prąd 200 mA jest typowy dla małych zasilaczy i sterowników.
• Jaki jest wymiar wkładki? Bezpiecznik ma standardowy wymiar 5x20 mm (średnica 5 mm, długość 20 mm), pasuje do wszystkich typowych podstawek tego rozmiaru.
• Czy można go stosować zamiast bezpiecznika zwłocznego? Nie. Bezpieczniki szybkie są przeznaczone do obwodów bez dużych prądów rozruchowych. W przypadku silników, transformatorów lub kondensatorów należy stosować wkładki zwłoczne.
