Bezpiecznik topikowy szybki 1A | B1 F&F

Opis i Kluczowe Cechy

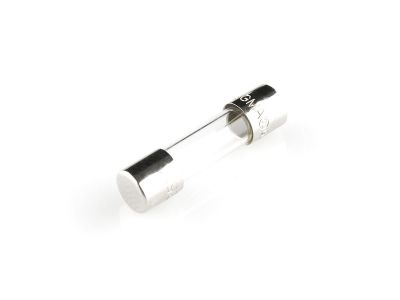

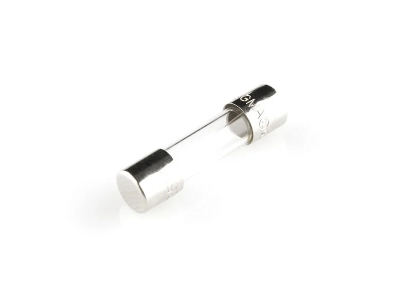

Bezpiecznik topikowy szybki o symbolu B1 to wkładka bezpiecznikowa w standardowym rozmiarze 5x20mm, przeznaczona do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 1A oraz charakterystyce szybkiego działania zapewnia skuteczne odcięcie zasilania w przypadku wystąpienia nadmiernego prądu, chroniąc wrażliwe odbiorniki przed uszkodzeniem.

• Prąd znamionowy 1 A: dedykowany do obwodów o niewielkim poborze mocy – zabezpiecza urządzenia elektroniczne i sterownicze przed skutkami przeciążeń.
• Charakterystyka szybkiego działania (F): natychmiastowa reakcja na wzrost prądu powyżej wartości znamionowej – minimalizuje ryzyko uszkodzenia delikatnych układów.
• Obudowa szklana 5x20mm: uniwersalny format zgodny z popularnymi podstawami bezpiecznikowymi – łatwa wymiana i dostępność.
• Konstrukcja topikowa: pewne przerywanie obwodu w momencie przepalenia wkładki – prosta i niezawodna zasada działania.
• Symbol B1: czytelne oznaczenie na obudowie ułatwiające identyfikację w układzie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących bezpieczników topikowych oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w zalecanych warunkach eksploatacji.

Zastosowanie

Bezpiecznik B1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona obwodów o prądzie do 1A przed zwarciem i przeciążeniem – szczególnie w układach wrażliwych na nagłe skoki prądu.

• Ochrona obwodów zasilających urządzenia elektroniczne, radiowe i audiowizualne.
• Zabezpieczenie obwodów sterowania, przekaźników i styczników w rozdzielnicach i szafach automatyki.
• Stosowany w zasilaczach impulsowych, miernikach, czujnikach i innych urządzeniach niskonapięciowych.
• W aplikacjach wymagających szybkiego wyłączenia – np. w obwodach pomiarowych i laboratoryjnych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia (np. SEP) po uprzednim odłączeniu napięcia. Należy stosować podstawę bezpiecznikową dopasowaną do rozmiaru 5x20mm oraz zapewnić odpowiedni przekrój przewodów doprowadzających. Maksymalne napięcie i zdolność wyłączania – zgodnie z dokumentacją producenta i oznaczeniami na podstawie. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie.

FAQ

• Czy bezpiecznik B1 jest bezpiecznikiem szybkim? Tak, posiada charakterystykę szybkiego działania (F – fast), co oznacza bardzo krótki czas zadziałania przy prądzie zwarciowym. Jest zalecany do ochrony układów elektronicznych.
• Jakie są wymiary tej wkładki? Standardowy rozmiar 5x20 mm – pasuje do większości podstaw bezpiecznikowych tego typu.
• Czy mogę go użyć do ochrony obwodu 230 V AC? Prąd znamionowy 1A dotyczy obwodu, ale brak w danych maksymalnego napięcia – zalecamy sprawdzenie parametrów na podstawie bezpiecznikowej lub w dokumentacji urządzenia. W typowych aplikacjach wkładki 5x20mm są stosowane do napięć do 250 V AC/DC, jednak dla bezpieczeństwa należy zweryfikować dane producenta.
