Bezpiecznik topikowy szybki 100mA | B100 F&F

Opis i Kluczowe Cechy

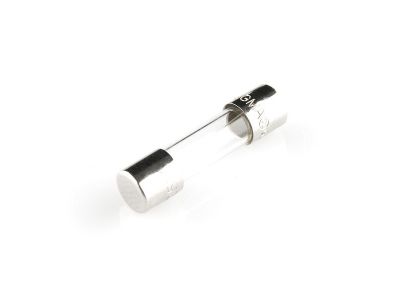

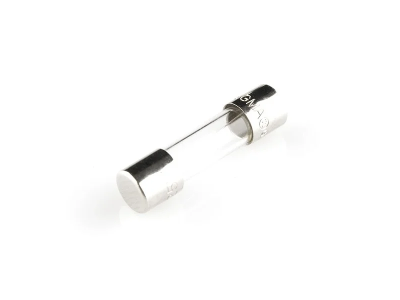

Bezpiecznik topikowy szybki B100 o prądzie znamionowym 100 mA w standardowej obudowie 5×20 mm zapewnia skuteczną ochronę wrażliwych obwodów elektronicznych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce szybkiego działania minimalizuje ryzyko uszkodzenia podzespołów w przypadku awarii.

• Prąd znamionowy 100 mA: Precyzyjne zabezpieczenie niskoprądowych obwodów sterowania, czujników i układów cyfrowych przed przetężeniami.
• Charakterystyka szybka (F): Błyskawiczne wyłączenie przy przekroczeniu prądu – idealne do ochrony elementów półprzewodnikowych wrażliwych na przeciążenie.
• Wymiary 5×20 mm: Uniwersalny format wkładki topikowej, kompatybilny z wieloma typami podstaw bezpiecznikowych stosowanych w szafach sterowniczych i rozdzielnicach.
• Symbol B100: Łatwa identyfikacja i dobór zgodnie z oznaczeniami producenta.

Zgodność z Normami

Bezpiecznik posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany zgodnie z ogólnymi wymogami norm dotyczących bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Niewielki prąd znamionowy i szybkie zadziałanie czynią ten bezpiecznik odpowiednim do ochrony obwodów, w których kluczowa jest szybka reakcja na przeciążenie. Stosowany jest m.in. w:

• Automatyce budynkowej – zabezpieczenie sterowników PLC, modułów wejść/wyjść i czujników.
• Urządzeniach radiowych i telekomunikacyjnych – ochrona torów zasilania sprzętu nadawczo-odbiorczego.
• Aparaturze pomiarowej i laboratoryjnej – precyzyjna ochrona przetworników i interfejsów pomiarowych.
• Zasilaczach impulsowych i układach elektronicznych wymagających selektywnej ochrony przed zwarciem.

Wskazówki Montażowe

Montaż i wymiana bezpiecznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę topikową umieszczać w podstawie bezpiecznikowej dostosowanej do jej wymiarów (5×20 mm). Przekrój przewodów i obciążalność podstawy dobrać do prądu znamionowego obwodu. Nie wolno stosować bezpiecznika o wyższym prądzie znamionowym niż wymagany dla zabezpieczanego urządzenia.

FAQ

• Czy bezpiecznik ma podświetlenie? Nie, jest to standardowa wkładka topikowa bez funkcji sygnalizacji optycznej. Stan zadziałania można sprawdzić wizualnie po wyjęciu wkładki.
• Jaki jest stopień ochrony IP bezpiecznika? Jako wkładka topikowa nie posiada własnego stopnia ochrony IP. Stopień ochrony zapewnia odpowiednio dobrana podstawa bezpiecznikowa oraz obudowa całej rozdzielnicy.
• Do jakich podstaw pasuje ten bezpiecznik? Pasuje do podstaw bezpiecznikowych przeznaczonych dla wkładek topikowych o wymiarach 5×20 mm, zgodnych z normami IEC. Przed zakupem podstawy należy upewnić się, że jej parametry prądowe i napięciowe są co najmniej równe wartościom znamionowym bezpiecznika.
