Bezpiecznik szybki kwadratowy serii Eaton Bussmann, 200 A, 800 V, rozmiar NH1, 25 W | 170M7358 Eaton

Opis i Kluczowe Cechy

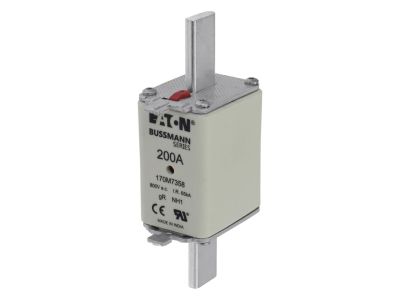

Wkładka topikowa Eaton Bussmann o numerze katalogowym 170M7358 to wysokiej klasy bezpiecznik szybki o korpusie prostopadłościennym, zaprojektowany z myślą o zaawansowanej ochronie układów energoelektronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 200 A oraz napięciem znamionowym 800 V AC, co czyni je idealnym rozwiązaniem dla wymagających aplikacji przemysłowych. Dzięki charakterystyce gR, bezpiecznik zapewnia pełnozakresową ochronę urządzeń półprzewodnikowych, reagując błyskawicznie na przeciążenia oraz zwarcia. Konstrukcja w rozmiarze NH1 z zaciskami nożowymi gwarantuje pewny styk elektryczny i minimalizację strat mocy, które w tym modelu wynoszą zaledwie 25 W, co przekłada się na mniejsze nagrzewanie się rozdzielnicy. Produkt wyposażony jest w podwójny wskaźnik zadziałania, co znacząco ułatwia diagnostykę i skraca czas przestojów serwisowych.

• Prąd znamionowy: 200 A – optymalny dla średniej mocy układów napędowych i przekształtników.
• Napięcie znamionowe: 800 V AC – pozwala na bezpieczną pracę w instalacjach o podwyższonym napięciu roboczym.
• Zdolność wyłączania: 65 kA – gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Charakterystyka gR: Specjalistyczna ochrona szybka, dedykowana do zabezpieczania diod, tyrystorów i innych elementów półprzewodnikowych.
• Wskaźnik podwójny: Umożliwia wizualną weryfikację stanu wkładki zarówno z przodu, jak i z góry korpusu.

Zgodność z Normami

Bezpiecznik Eaton Bussmann 170M7358 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Produkt spełnia wymagania normy IEC 60269-4, która definiuje parametry wkładek topikowych przeznaczonych do ochrony urządzeń półprzewodnikowych. Dodatkowo, wkładka posiada certyfikację UL 248-13, co potwierdza jej wysoką jakość na rynku globalnym i dopuszcza do stosowania w maszynach eksportowanych do Ameryki Północnej. Zgodność z tymi normami jest gwarancją powtarzalności parametrów czasowo-prądowych oraz stabilności termicznej podczas długotrwałej eksploatacji.

Zastosowanie

Model 170M7358 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i energetyki. Jest szczególnie rekomendowany do ochrony:

• Przemienników częstotliwości (falowników) i układów typu soft-start.
• Prostowników przemysłowych oraz układów ładowania baterii o dużej mocy.
• Systemów zasilania gwarantowanego UPS, gdzie kluczowa jest szybkość reakcji na zwarcie.
• Układów sterowania silnikami prądu stałego i przemiennego.
• Inwerterów w systemach odnawialnych źródeł energii (OZE).

Wskazówki Montażowe

Montaż wkładki NH1 powinien być przeprowadzany przez wykwalifikowany personel przy zachowaniu zasad BHP. Należy stosować odpowiednie podstawy bezpiecznikowe lub rozłączniki bezpiecznikowe dostosowane do rozmiaru NH1. Ze względu na nieizolowane uchwyty (zaczepy), podczas wymiany wkładki pod napięciem (jeśli procedura na to pozwala) bezwzględnie należy używać atestowanego uchwytu izolacyjnego (uchwytu manewrowego). Przed montażem należy upewnić się, że zaciski nożowe są czyste i wolne od zanieczyszczeń, co zapewni niską rezystancję przejścia. Zaleca się okresową kontrolę momentu dokręcenia śrub w podstawie bezpiecznikowej, aby uniknąć przegrzewania się styków wynikającego z poluzowania połączenia.

FAQ

• Czy ten bezpiecznik posiada wskaźnik zadziałania? Tak, model ten posiada podwójny wskaźnik, który wizualnie sygnalizuje przepalenie się wkładki topikowej.
• Co oznacza charakterystyka gR? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni zarówno przed skutkami zwarć, jak i przeciążeń w układach półprzewodnikowych.
• Czy można go stosować w obwodach DC? Choć główne parametry podane są dla AC, wkładki serii Bussmann często posiadają parametry dla DC – w celu potwierdzenia konkretnych wartości dla prądu stałego należy skonsultować się z kartą katalogową producenta dla napięcia 800V.
• Jaki jest rozmiar mechaniczny tej wkładki? Jest to standardowy rozmiar NH1 (wielkość 1), co pozwala na montaż w typowych podstawach przemysłowych tego standardu.
