Bezpiecznik szybki BS88 100A aR 690VAC 500VDC | 100FE Eaton

Alternatywny kod produktu: 100FE

Opis i Kluczowe Cechy

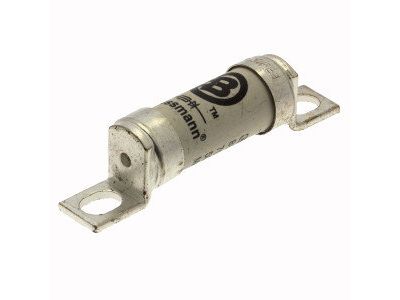

Wkładka bezpiecznikowa 100FE to szybki bezpiecznik w standardzie BS88, zaprojektowany do ochrony obwodów prądu stałego i przemiennego. Oferuje prąd znamionowy 100 A, napięcie 690 V AC / 500 V DC i zdolność wyłączania 200 kA. Wymiary 19 x 77 mm zapewniają kompatybilność z podstawami serii BH. Charakterystyka aR gwarantuje szybkie zadziałanie przy zwarciu, chroniąc wrażliwe półprzewodniki.

• Prąd znamionowy 100 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC / 500 V DC: Odpowiedni do aplikacji przemysłowych, w tym sterowników DC i przekształtników mocy.
• Zdolność wyłączania 200 kA: Skutecznie przerywa prąd zwarciowy, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Charakterystyka aR (szybka): Szybkie zadziałanie przy zwarciu – idealna do ochrony półprzewodników, prostowników i napędów.
• Wymiary 19 x 77 mm: Pasuje do standardowych podstaw bezpiecznikowych (np. BH-0111) i ułatwia wymianę w rozdzielnicach.

Zgodność z Normami

Bezpiecznik 100FE spełnia wymagania norm BS88-4 oraz IEC 60269-4, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych. Posiada certyfikat CE.

Zastosowanie

Dzięki parametrom i charakterystyce aR, wkładka 100FE znajduje zastosowanie w obwodach wymagających szybkiego wyłączania przy zwarciu, szczególnie z elementami półprzewodnikowymi.

• Ochrona napędów DC (silniki prądu stałego) przed zwarciami i przeciążeniami.
• Zabezpieczenie przekształtników mocy / prostowników w układach zasilania.
• Ochrona rozruszników o ograniczonym napięciu w aplikacjach przemysłowych.
• Stosowanie w instalacjach ze wspólną szyną DC (opcjonalne uchwyty offset).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę montuj w odpowiedniej podstawie bezpiecznikowej (np. BH-0111) zgodnie z dokumentacją producenta. Dobierz przekrój przewodów do prądu 100 A i zdolności wyłączania. Moment dokręcania śrub uchwytów – patrz instrukcja podstawy.

FAQ

• Jaki jest prąd znamionowy bezpiecznika 100FE? Prąd znamionowy wynosi 100 A.
• Czy nadaje się do ochrony napędów DC? Tak, jest przeznaczony m.in. do napędów prądu stałego (DC) – charakteryzuje się szybkim działaniem aR.
• Jakie napięcie może być stosowane? Pracuje zarówno przy napięciu 690 V AC, jak i 500 V DC.
