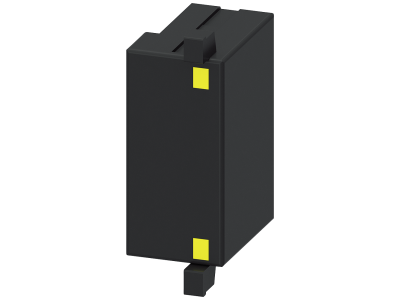

Bezpiecznik przepięciowy, Warystor z LED, AC48-127V, DC24-70V do styczników silnikowych | 3RT2926-1JK00 Siemens

Alternatywny kod produktu: 3RT29261JK00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy typu warystor z diodą LED, oznaczony symbolem 3RT2926-1JK00, przeznaczony do styczników silnikowych. Urządzenie pracuje w zakresie napięć AC 48–127 V oraz DC 24–70 V, co pozwala na skuteczną ochronę przed przepięciami w szerokim spektrum zastosowań. Dzięki wbudowanemu przedziałowi instalacyjnemu w styczniku montaż odbywa się szybko i nie wpływa na wymiary zewnętrzne układu – szczególnie cenne w ciasnych rozdzielnicach.

• Napięcie AC 48–127 V / DC 24–70 V: elastyczność w doborze do obwodów sterowania zarówno prądu przemiennego, jak i stałego, bez ryzyka uszkodzenia stycznika od przepięć łączeniowych lub atmosferycznych.

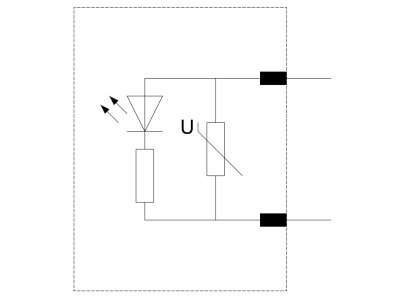

• Warystor z diodą LED: wizualna informacja o stanie napięcia – dioda sygnalizuje gotowość układu, ułatwiając diagnostykę podczas rozruchu i eksploatacji.
• Montaż w przedziale instalacyjnym stycznika: nie wymaga dodatkowej szyny DIN ani osobnego modułu – oszczędza miejsce i czas instalacji, zachowując kompaktowe wymiary całego zestawu.
• Dedykowany do styczników silnikowych: zapewnia optymalną ochronę przepięciową w układach napędowych, przedłużając żywotność styczników i ograniczając ryzyko awarii.
• Modułowy system SIRIUS: idealne dopasowanie do rodziny łączników Siemens – prostota doboru i kompatybilność mechaniczna oraz elektryczna.

Zgodność z Normami

Bezpiecznik przepięciowy 3RT2926-1JK00 spełnia wymagania europejskich norm dotyczących ochrony przepięciowej oraz posiada oznakowanie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi standardami jakości Siemens, co gwarantuje bezpieczną i niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Warystor z LED przeznaczony jest do ochrony styczników silnikowych przed przepięciami generowanymi podczas łączenia obwodów indukcyjnych. Sprawdza się w układach sterowania maszynami, instalacjach automatyki budynkowej i przemysłowej.

• Ochrona styczników w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Zabezpieczenie przekaźników i cewek styczników w systemach HVAC oraz pompowych.
• Instalacje w rozdzielnicach sterowniczych, gdzie wymagana jest kompaktowa ochrona przepięciowa bez zwiększania szerokości zabudowy.
• Układy z napięciem sterowania AC 48–127 V lub DC 24–70 V – dedykowane rozwiązanie dla sterowników PLC i zasilaczy buforowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Bezpiecznik przepięciowy instaluje się w przedziale instalacyjnym przewidzianym w styczniku (szyna TH35/DIN nie jest wymagana). Przewody należy dobrać do rzeczywistego obciążenia i odpowiednio zacisnąć, stosując moment dokręcania zgodny z dokumentacją producenta. Przed pierwszym uruchomieniem upewnić się, że dioda LED świeci – sygnalizuje to obecność napięcia i gotowość ochrony.

FAQ

• Czy ten bezpiecznik przepięciowy posiada sygnalizację optyczną? Tak, wyposażony jest w diodę LED, która informuje o obecności napięcia na zaciskach warystora. Świecąca dioda oznacza, że urządzenie jest pod napięciem i gotowe do ochrony przed przepięciami.
• Jaki jest stopień ochrony IP tego warystora? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach montażu w rozdzielnicy (IP20 dla aparatury modułowej) produkt jest odpowiednio chroniony przed przypadkowym dotykiem. Nie jest przeznaczony do instalacji w środowiskach wilgotnych lub zapylonych bez dodatkowej obudowy.
• Do jakich styczników nadaje się ten bezpiecznik? Jest przeznaczony do styczników silnikowych z rodziny SIRIUS (Siemens) posiadających wbudowany przedział instalacyjny. Dzięki uniwersalnym zakresom napięć może być stosowany zarówno w obwodach prądu przemiennego, jak i stałego.
