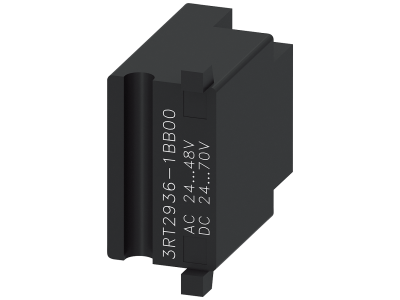

Bezpiecznik przepięciowy, warystor, AC 24-48V, DC 24-70V | 3RT2936-1BB00 Siemens

Alternatywny kod produktu: 3RT29361BB00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy typu warystor o symbolu 3RT2936-1BB00 firmy Siemens to akcesorium przeznaczone do ochrony styczników przed przepięciami w obwodach sterowania. Dzięki wbudowanemu przedziałowi instalacyjnemu montaż odbywa się bezpośrednio na styczniku, nie wpływając na jego wymiary zewnętrzne. Urządzenie pracuje w obwodach AC 24–48 V oraz DC 24–70 V, skutecznie tłumiąc przepięcia łączeniowe i atmosferyczne.

• Zakres napięć AC 24–48 V i DC 24–70 V: uniwersalna ochrona w typowych obwodach sterowania niskiego napięcia – zarówno prądu przemiennego, jak i stałego.
• Wbudowany przedział instalacyjny w styczniku: szybki i pewny montaż bez dodatkowych uchwytów ani zmian w konfiguracji istniejącej szafy sterowniczej.
• Brak wpływu na wymiary zewnętrzne stycznika: kompaktowa konstrukcja pozwala zachować dotychczasową zabudowę i odstępy izolacyjne.
• Technologia warystorowa: natychmiastowe ograniczanie przepięć do bezpiecznego poziomu, chroniące styki stycznika i podłączone odbiorniki przed uszkodzeniem.
• Modułowy system SIRIUS: pełna kompatybilność z serią styczników 3RT, upraszczająca dobór i rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Bezpiecznik przepięciowy 3RT2936-1BB00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona elementów wykonawczych przed przepięciami łączeniowymi i atmosferycznymi.

• Ochrona styczników w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Zabezpieczenie odbiorników sterowanych przez przekaźniki i moduły PLC przed przepięciami powstającymi przy wyłączaniu cewek.
• Instalacje automatyki budynkowej – ochrona siłowników, zaworów i innych elementów wykonawczych w obwodach 24 V.
• Modernizacja istniejących rozdzielnic – łatwe dołożenie ochrony bez zmiany wymiarów stycznika.

Wskazówki Montażowe

Montaż urządzenia może być realizowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Bezpiecznik montuje się w przedziale instalacyjnym stycznika, na szynie TH35 (DIN) – nie wymaga dodatkowych akcesoriów. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną stycznika i bezpiecznika. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy bezpiecznik przepięciowy 3RT2936-1BB00 wymaga osobnego zasilania? Nie, warystor jest elementem pasywnym – nie wymaga zasilania. Montuje się go równolegle do cewki stycznika i działa automatycznie przy pojawieniu się przepięcia.
• Jaki jest stopień ochrony (IP) tego bezpiecznika? Stopień ochrony zależy od obudowy stycznika, na którym jest montowany. Sam warystor nie ma określonego IP – w typowej szafie sterowniczej zapewnia ochronę IP20, jeśli stycznik jest w obudowie izolacyjnej.
• Czy można go stosować zarówno w obwodach AC, jak i DC? Tak, warystor jest przystosowany do napięć AC 24–48 V oraz DC 24–70 V – należy jedynie upewnić się, że napięcie robocze obwodu mieści się w tych granicach.
