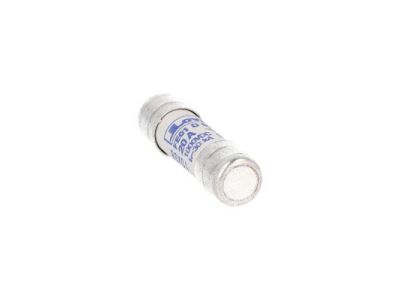

Bezpiecznik cylindryczny typu gPV, 1000VDC 16A | FE01D01600 Lovato Electric

Opis i Kluczowe Cechy

Bezpiecznik cylindryczny typu gPV o prądzie znamionowym 16A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta Lovato Electric specjalnie z myślą o systemach fotowoltaicznych. Charakterystyka gPV (General Purpose Photovoltaic) oznacza, że wkładka jest przystosowana do ochrony pełnozakresowej, reagując zarówno na prądy przeciążeniowe, jak i zwarciowe w obwodach prądu stałego (DC). Napięcie znamionowe izolacji wynoszące 1000VDC pozwala na bezpieczną pracę w nowoczesnych stringach PV o wysokim napięciu roboczym. Solidna konstrukcja cylindryczna zapewnia wysoką zdolność wyłączania, co jest kluczowe dla ochrony kosztownych modułów fotowoltaicznych oraz falowników przed skutkami awarii.

• Prąd znamionowy 16A: Optymalnie dobrany do zabezpieczania pojedynczych łańcuchów paneli.
• Napięcie 1000VDC: Przystosowanie do pracy w wymagających instalacjach prądu stałego.
• Charakterystyka gPV: Specjalistyczna krzywa wyzwalania dedykowana dla fotowoltaiki.
• Wysoka jakość Lovato Electric: Gwarancja powtarzalności parametrów elektrycznych i trwałości mechanicznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach energetycznych. Bezpiecznik spełnia wymagania normy IEC 60269-6, która precyzyjnie określa parametry wkładek bezpiecznikowych przeznaczonych do zabezpieczania systemów fotowoltaicznych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent zachowa swoje właściwości ochronne nawet w ekstremalnych warunkach pracy, typowych dla instalacji dachowych i farm solarnych.

Zastosowanie

Bezpiecznik FE01D01600 znajduje szerokie zastosowanie w sektorze energii odnawialnej. Jest kluczowym elementem skrzynek przyłączeniowych (Combiner Boxes) oraz rozdzielnic DC. Jego głównym zadaniem jest ochrona modułów fotowoltaicznych przed prądami wstecznymi, które mogą wystąpić w przypadku uszkodzenia jednego z równolegle połączonych stringów. Dzięki precyzyjnemu działaniu, bezpiecznik izoluje uszkodzoną sekcję, zapobiegając przegrzaniu ogniw i potencjalnemu ryzyku pożaru, co jest niezbędne dla zachowania ciągłości pracy i bezpieczeństwa całej elektrowni słonecznej.

Wskazówki Montażowe

Dla zapewnienia poprawnej pracy i bezpieczeństwa, montaż bezpiecznika powinien odbywać się w dedykowanych rozłącznikach bezpiecznikowych przystosowanych do wkładek cylindrycznych o odpowiednim rozmiarze. Podczas instalacji należy zwrócić szczególną uwagę na:

• Dobór podstawy: Upewnij się, że rozłącznik posiada napięcie znamionowe co najmniej 1000VDC.
• Moment dokręcania: Zaciski w podstawie bezpiecznikowej muszą być dokręcone z momentem zalecanym przez producenta, aby uniknąć wzrostu rezystancji stykowej i nadmiernego nagrzewania się wkładki.
• Wentylacja: W przypadku montażu wielu bezpieczników obok siebie w zamkniętej obudowie, należy uwzględnić współczynniki korekcyjne prądu ze względu na wydzielane ciepło.
• Wymiana: Wkładki należy wymieniać wyłącznie przy odłączonym obciążeniu, używając do tego celu izolowanych narzędzi lub funkcji rozłącznika.

FAQ

1. Czy ten bezpiecznik może być stosowany w obwodach prądu przemiennego (AC)?
Nie, charakterystyka gPV oraz konstrukcja wkładki są zoptymalizowane pod kątem gaszenia łuku elektrycznego w obwodach prądu stałego (DC). Do obwodów AC należy stosować wkładki o charakterystyce gG lub aM.

2. Co oznacza skrót gPV?
Jest to oznaczenie klasy pracy bezpiecznika przeznaczonego do pełnozakresowej ochrony systemów fotowoltaicznych (z ang. General Purpose Photovoltaic). Chroni on zarówno przed niskimi prądami przeciążeniowymi, jak i dużymi prądami zwarciowymi.

3. Czy bezpiecznik 16A jest odpowiedni dla każdego panelu?
Dobór bezpiecznika zależy od prądu zwarciowego (Isc) modułów oraz konfiguracji stringów. Prąd znamionowy bezpiecznika powinien być zazwyczaj o 40-50% większy niż prąd Isc chronionego łańcucha, zgodnie z projektem instalacji.
