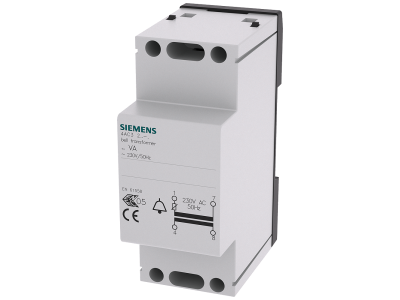

Transformator dzwonkowy, 14VA pierwotne 230-240V AC, 50Hz, wtórne 8V, 12V, 24V AC | 4AC3214-0 Siemens

Alternatywny kod produktu: 4AC32140

Opis i Kluczowe Cechy

Transformator dzwonkowy Siemens 4AC3214-0 to urządzenie zaprojektowane do krótkotrwałego zasilania dzwonków, gongów, otwieraczy drzwi oraz wyłączników zdalnych w budownictwie mieszkaniowym. Oferuje trzy napięcia wtórne (8 V, 12 V, 24 V AC) przy mocy 14 VA, co umożliwia elastyczne dopasowanie do różnych odbiorników. Dzięki zintegrowanej ochronie zwarciowej i przeciążeniowej za pomocą opornika PTC zapewnia bezpieczną eksploatację bez ryzyka uszkodzenia uzwojeń.

• Moc 14 VA: Wystarczająca do zasilania standardowych dzwonków i gongów w instalacjach domowych, gwarantująca stabilne napięcie wtórne przy obciążeniach krótkotrwałych.
• Trzy napięcia wtórne – 8 V, 12 V, 24 V AC: Umożliwiają podłączenie różnych modeli dzwonków, gongów i otwieraczy bez konieczności stosowania dodatkowych przetwornic.
• Ochrona zwarciowa i przeciążeniowa (opornik PTC): Zabezpiecza transformator przed uszkodzeniem przy zwarciu lub umiarkowanym przeciążeniu, eliminując konieczność wymiany bezpiecznika.
• Stopień ochrony przed dotykiem: Standardowa osłona zacisków chroni przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i eksploatacji.
• Napięcie pierwotne 230–240 V AC / 50 Hz: Przystosowany do standardowych sieci domowych w Europie, gotowy do podłączenia bez dodatkowych układów dopasowujących.

Zgodność z Normami

Transformator spełnia wymagania europejskich norm bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Zastosowane rozwiązania ochronne (PTC, osłony styków) oparte są o standardy branżowe dla transformatorów separacyjnych małej mocy.

Zastosowanie

Transformator dzwonkowy Siemens 4AC3214-0 dedykowany jest do instalacji w budynkach mieszkalnych oraz małych obiektach użyteczności publicznej, gdzie wymagane jest zasilanie urządzeń sygnalizacyjnych i zdalnego otwierania drzwi. Ze względu na pracę krótkotrwałą idealnie nadaje się do układów impulsowych.

• Zasilanie dzwonków drzwiowych i gongów w mieszkaniach, domach jednorodzinnych lub w budynkach wielorodzinnych.
• Sterowanie elektromagnetycznymi otwieraczami drzwi (ryglami) w domofonach i systemach kontroli dostępu.
• Współpraca z wyłącznikami zdalnymi (łącznikami schodowymi, przekaźnikami bistabilnymi) w obwodach sterowania oświetleniem.
• Zasilanie małych urządzeń sygnalizacyjnych (np. syren, bzyczyków) w instalacjach niskonapięciowych AC.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez uprawnionego elektryka z ważnymi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie pierwotne. Urządzenie przeznaczone jest do montażu na ścianie lub w rozdzielnicy – sposób mocowania zależny od modelu (nie dotyczy szyny DIN). Przekroje przewodów doprowadzających należy dobrać zgodnie z normami dla prądu znamionowego (moc 14 VA przy 230 V daje prąd pierwotny ok. 0,06 A – przewód min. 0,75 mm²). Zaciski dokręcać momentem zgodnym z dokumentacją producenta (nie dotyczy standardowego zacisku śrubowego). Obciążenie wtórne nie może przekraczać 14 VA, a czas pracy ciągłej – zgodnie z przeznaczeniem krótkotrwałym (zalecane przerwy między cyklami).

FAQ

• Jaki jest zakres napięć wtórnych i jak je wybrać? Transformator oferuje trzy wyjścia: 8 V, 12 V i 24 V AC. Napięcie dobiera się do wymagań podłączonego urządzenia – dzwonki i gongi najczęściej pracują na 8–12 V, otwieracze elektromagnetyczne wymagają zwykle 12–24 V. Należy sprawdzić specyfikację odbiornika.
• Czy transformator ma wbudowane zabezpieczenie przed zwarciem? Tak, urządzenie jest chronione opornikiem PTC, który ogranicza prąd w przypadku zwarcia lub umiarkowanego przeciążenia. Po ustąpieniu zwarcia samoczynnie wraca do normalnej pracy – nie wymaga wymiany bezpiecznika.
• Jaki jest stopień ochrony przed dotykiem? Producent standardowo stosuje osłony na zaciskach zapewniające ochronę przed przypadkowym kontaktem z częściami pod napięciem. Sam transformator nie posiada określonego stopnia IP – przeznaczony jest do montażu w suchym pomieszczeniu, wewnątrz rozdzielnicy lub puszki instalacyjnej.
