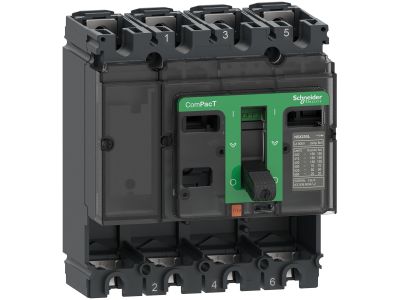

Baza wyłącznika NSX160N 4P | C16N4 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika NSX160N 4-biegunowa to modułowa podstawa zaprojektowana do współpracy z dowolnymi jednostkami wyzwalającymi (zakupianymi oddzielnie). Zapewnia kompaktowe rozwiązanie dla instalacji wymagających wysokiej niezawodności i zdolności wyłączania zwarciowego. Zgodna z międzynarodowymi standardami, stanowi kluczowy element w rozdzielnicach niskiego napięcia.

• 4-biegunowa konstrukcja: zapewnia pełne odłączenie wszystkich faz oraz neutralnego w systemach trójfazowych.
• Zdolność zwarciowa 50kA przy 415VAC: gwarantuje skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń.
• Napięcie łączeniowe 690VAC: obsługa szerokiego zakresu napięć, w tym 440VAC z zabezpieczeniem przed upływem prądu.
• Modułowa budowa: kompatybilność z wieloma typami wyzwalaczy – elastyczne dostosowanie do różnych wymagań aplikacyjnych.
• Zgodność z normami IEC 60947: spełnienie międzynarodowych standardów bezpieczeństwa i niezawodności.

Zgodność z Normami

Baza wyłącznika NSX160N spełnia wymagania normy IEC 60947-2 oraz posiada certyfikację CCC i EAC, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Przeznaczona do stosowania w instalacjach zgodnych z przepisami morskimi.

Zastosowanie

Baza modułowa NSX160N 4P znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest wysoka niezawodność i zdolność wyłączania zwarciowego.

• Rozdzielnice przemysłowe i komercyjne – ochrona obwodów trójfazowych.
• Instalacje energetyczne – kluczowy element w systemach zasilania awaryjnego.
• Obiekty morskie – spełnienie rygorystycznych wymagań dla instalacji okrętowych.
• Modernizacje instalacji – łatwa integracja z istniejącymi systemami dzięki modułowej budowie.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Podstawa montowana jest w rozdzielnicy na standardowej szynie DIN lub w dedykowanym gnieździe. Po zamontowaniu jednostki wyzwalającej (zakupianej oddzielnie) należy przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną. Wszelkie prace powinny być wykonywane przy użyciu narzędzi izolowanych.

FAQ

• Czy baza NSX160N 4P wymaga zakupu dodatkowych akcesoriów? Tak – baza jest dostarczana bez wyzwalacza i innych opcjonalnych modułów. Wszystkie akcesoria należy nabyć osobno, co pozwala na elastyczne dostosowanie do konkretnych potrzeb aplikacyjnych.
• Jaka jest maksymalna zdolność zwarciowa bazy? Baza zapewnia zdolność zwarciową 50kA przy napięciu 415VAC (50/60Hz), co gwarantuje skuteczną ochronę instalacji.
• Czy baza jest kompatybilna z innymi typami wyłączników modułowych? Baza NSX160N 4P została zaprojektowana jako element serii ComPacT i jest kompatybilna z dedykowanymi jednostkami wyzwalającymi tej serii. Nie jest przeznaczona do współpracy z innymi systemami modułowymi.
