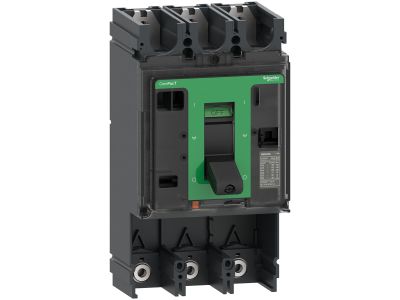

Baza wyłącznika, ComPacT NSX400S, 3P, 400A, 100kA, ComPacT NSX | C40H3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX400S o numerze katalogowym C40H3 to zaawansowana technologicznie rama 3-biegunowa, stanowiąca fundament dla systemów zabezpieczeń w nowoczesnych instalacjach niskiego napięcia. Urządzenie zostało zaprojektowane przez Schneider Electric z myślą o maksymalnej optymalizacji przestrzeni w rozdzielnicach przy zachowaniu najwyższych parametrów elektrycznych. Prąd znamionowy wynoszący 400 A oraz imponująca graniczna zdolność wyłączania zwarciowego Icu na poziomie 70 kA przy napięciu 415V AC gwarantują bezpieczeństwo ciągłości zasilania nawet w najbardziej wymagających warunkach przemysłowych.

• Modułowość: Rama dostarczana jest bez jednostki wyzwalającej, co pozwala na pełną personalizację zabezpieczeń poprzez dobór odpowiedniego wyzwalacza (termomagnetycznego lub elektronicznego MicroLogic) zależnie od specyfiki chronionego obwodu.
• Parametry Napięciowe: Znamionowe napięcie robocze wynosi do 690V AC (50/60 Hz), przy czym w przypadku zastosowania modułów różnicowoprądowych Vigi, napięcie to jest ograniczone do 440V AC.
• Kompaktowe Wymiary: Gabaryty 140 mm x 255 mm x 110 mm pozwalają na efektywne zagospodarowanie miejsca wewnątrz prefabrykowanych zestawów rozdzielczych.
• Gotowość na Przemysł 4.0: Jako element architektury EcoStruxure Power, baza wspiera cyfryzację i zdalne monitorowanie parametrów sieci.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jego niezawodność w globalnych projektach inżynieryjnych. Baza wyłącznika jest zgodna z normą IEC 60947, która definiuje standardy dla aparatury niskonapięciowej. Dodatkowo urządzenie posiada certyfikaty CCC oraz EAC, a także dopuszczenia morskie, co umożliwia jego montaż na jednostkach pływających i platformach wiertniczych, gdzie odporność na trudne warunki środowiskowe jest kluczowa.

Zastosowanie

ComPacT NSX400S znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemyśle ciężkim: Zabezpieczanie głównych linii zasilających i dużych odbiorników energii.
• Infrastrukturze krytycznej: Szpitale, centra danych i obiekty użyteczności publicznej, gdzie wymagana jest wysoka selektywność i niezawodność.
• Budownictwie komercyjnym: Rozdzielnice główne w biurowcach i centrach handlowych.
• Energetyce zawodowej: Systemy dystrybucji energii niskiego napięcia.

Wskazówki Montażowe

Montaż bazy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego. Urządzenie jest przystosowane do montażu na płycie montażowej lub w systemach szynowych przy użyciu odpowiednich adapterów. Należy zwrócić szczególną uwagę na moment dokręcania zacisków głównych, aby uniknąć przegrzewania się styków. Rama jest kompatybilna z szerokim wachlarzem akcesoriów, takich jak napędy silnikowe, styki pomocnicze (AUX/AL) oraz rozszerzenia zacisków, co ułatwia integrację w skomplikowanych układach automatyki.

FAQ

• Czy baza zawiera wyzwalacz w zestawie? Nie, jest to podstawowa rama (basic frame). Jednostkę wyzwalającą należy dobrać oddzielnie, dopasowując ją do charakterystyki obciążenia.
• Jaka jest maksymalna zdolność wyłączania tego modelu? Graniczna zdolność wyłączania Icu wynosi 70 kA przy napięciu 415V AC.
• Czy urządzenie może pracować w systemach monitoringu energii? Tak, po doposażeniu w odpowiednią jednostkę wyzwalającą MicroLogic oraz moduły komunikacyjne, baza staje się pełnoprawnym elementem systemu EcoStruxure Power.
