Opis i Kluczowe Cechy

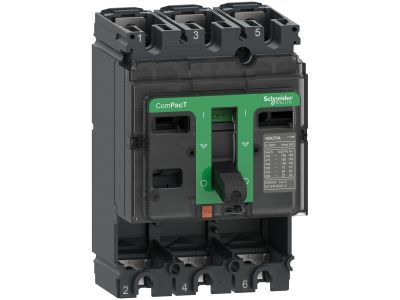

Baza wyłącznika ComPacT NSX160F o numerze katalogowym C16F3 to zaawansowany fundament systemu zabezpieczeń od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane jako konstrukcja 3-biegunowa (3P), dedykowana do pracy w instalacjach o prądzie znamionowym do 160 A. Kluczowym atutem tej jednostki jest jej kompaktowa budowa, która pozwala na znaczną optymalizację miejsca w rozdzielnicach elektrycznych przy zachowaniu wysokich parametrów eksploatacyjnych. Zdolność zwarciowa graniczna (Icu) wynosi 36 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę infrastruktury przed skutkami gwałtownych przeciążeń i zwarć.

Produkt dostarczany jest jako podstawa bez modułu wyzwalającego, co daje projektantom i instalatorom pełną elastyczność w doborze odpowiedniej jednostki wyzwalającej (MicroLogic), zamawianej oddzielnie w zależności od specyfiki chronionego obwodu. Znamionowe napięcie łączeniowe wynosi 690 V AC (50/60 Hz), przy czym w przypadku zastosowania modułów zabezpieczających przed upływem prądu, wartość ta jest ograniczona do 440 V AC.

• Prąd znamionowy: 160 A – idealny dla średnich obciążeń przemysłowych.
• Konfiguracja 3-biegunowa: Zapewnia pełną kontrolę nad trzema fazami zasilania.
• Modułowość: Kompatybilność z szeroką gamą akcesoriów i wyzwalaczy serii NSX.
• Wymiary: Kompaktowa obudowa o wymiarach 105 mm x 161 mm x 86 mm ułatwia montaż w gęsto upakowanych polach rozdzielczych.

Zgodność z Normami

Baza wyłącznika ComPacT NSX160F spełnia rygorystyczne wymagania międzynarodowe, co potwierdza jej niezawodność w najbardziej wymagających środowiskach. Urządzenie jest w pełni zgodne z normą IEC 60947, która definiuje standardy dla aparatury niskonapięciowej. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Dzięki spełnieniu specyfikacji morskich, baza ta może być bezpiecznie eksploatowana w instalacjach okrętowych i offshore, gdzie panują trudne warunki środowiskowe.

Zastosowanie

Dzięki przynależności do architektury EcoStruxure Power od Schneider Electric, baza wyłącznika C16F3 znajduje szerokie zastosowanie w nowoczesnych systemach zarządzania energią. Jest to rozwiązanie dedykowane dla:

• Przemysłu: Zabezpieczanie linii produkcyjnych i maszyn o dużym poborze mocy.
• Budownictwa komercyjnego: Ochrona instalacji w biurowcach, centrach danych i obiektach użyteczności publicznej.
• Infrastruktury krytycznej: Gdzie wymagana jest wysoka niezawodność i możliwość szybkiej rekonfiguracji systemu.
• Sektora morskiego: Wykorzystanie w rozdzielnicach głównych i pomocniczych na jednostkach pływających.

Wskazówki Montażowe

Montaż bazy ComPacT NSX160F powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN przy użyciu odpowiednich adapterów. Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Przed uruchomieniem konieczne jest zainstalowanie kompatybilnego modułu wyzwalającego oraz sprawdzenie poprawności osadzenia akcesoriów pomocniczych, takich jak styki pomocnicze czy wyzwalacze wzrostowe.

FAQ

• Czy baza zawiera moduł wyzwalający? Nie, produkt jest dostarczany jako sama podstawa. Jednostkę wyzwalającą należy dobrać i zamówić oddzielnie, dopasowując ją do charakterystyki obciążenia.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Graniczna zdolność wyłączania zwarć (Icu) wynosi 36 kA przy napięciu 415 V AC.
• Czy urządzenie może pracować w systemach monitoringu energii? Tak, jako część architektury EcoStruxure Power, po doposażeniu w odpowiedni moduł MicroLogic z funkcją komunikacji, baza umożliwia pełne monitorowanie parametrów sieci.
• Jakie są wymiary urządzenia? Szerokość wynosi 105 mm, wysokość 161 mm, a głębokość 86 mm.
