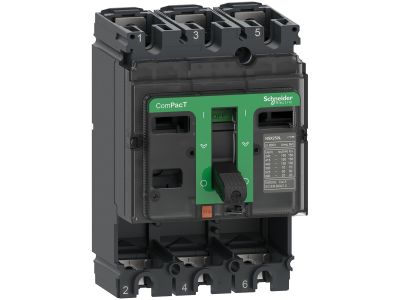

Baza wyłącznika, ComPacT NSX160H, 3P, 160A, 70kA, ComPacT NSX | C16N3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX160H o numerze katalogowym C16N3 to fundament nowoczesnych systemów rozdziału energii elektrycznej, zaprojektowany przez lidera branży – firmę Schneider Electric. Jest to 3-biegunowa podstawa (3P), która charakteryzuje się prądem znamionowym wynoszącym 160 A. Urządzenie zostało zoptymalizowane pod kątem oszczędności miejsca w rozdzielnicach, oferując jednocześnie wyjątkową wydajność przy standardowych i wymagających aplikacjach przemysłowych.

• Wysoka zdolność zwarciowa: Graniczna zdolność wyłączania zwarciowego Icu wynosi 50kA przy napięciu 415VAC (50/60Hz), co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia awarii.
• Modułowa konstrukcja: Podstawa dostarczana jest bez modułu wyzwalającego, co pozwala na pełną personalizację urządzenia poprzez dobór odpowiedniej jednostki wyzwalacza (MicroLogic) dostosowanej do specyfiki chronionego obwodu.
• Napięcie łączeniowe: Znamionowe napięcie robocze wynosi do 690VAC, przy czym w przypadku zastosowania zabezpieczeń różnicowoprądowych (przed upływem prądu), wartość ta jest ograniczona do 440VAC.
• Integracja z EcoStruxure: Produkt jest w pełni kompatybilny z architekturą EcoStruxure Power, co umożliwia zdalne monitorowanie i optymalizację pracy sieci elektroenergetycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najbardziej rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w krytycznych systemach zasilania. Baza spełnia wymagania normy IEC 60947, co jest kluczowe dla aparatury niskiego napięcia stosowanej w przemyśle. Dodatkowo, urządzenie posiada certyfikaty CCC oraz EAC, a także spełnia specyfikacje morskie, co pozwala na jego montaż na jednostkach pływających i platformach wiertniczych.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom (105mm x 161mm x 86mm), baza ComPacT NSX160H znajduje szerokie zastosowanie w:

• Głównych i pomocniczych rozdzielnicach niskiego napięcia w obiektach komercyjnych i przemysłowych.
• Systemach zasilania maszyn i urządzeń wymagających wysokiej pewności zasilania.
• Infrastrukturze krytycznej, gdzie wymagana jest integracja z systemami zarządzania energią.
• Aplikacjach morskich i offshore dzięki dedykowanym certyfikatom.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN przy użyciu odpowiednich adapterów. Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Kompaktowa obudowa pozwala na gęstą zabudowę wewnątrz rozdzielnicy, jednak należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy baza zawiera wyzwalacz w zestawie? Nie, podstawa C16N3 jest dostarczana bez modułu wyzwalającego. Należy go dokupić oddzielnie, wybierając model odpowiedni do charakterystyki obciążenia.
• Jakie są wymiary urządzenia? Szerokość wynosi 105 mm, wysokość 161 mm, a głębokość 86 mm.
• Czy urządzenie może pracować w sieciach 690V? Tak, znamionowe napięcie łączeniowe wynosi 690VAC, jednak przy zastosowaniu modułów różnicowoprądowych napięcie to jest ograniczone do 440VAC.
• Czy produkt jest kompatybilny z akcesoriami serii NSX? Tak, baza jest w pełni kompatybilna z szeroką gamą akcesoriów Schneider Electric, takich jak styki pomocnicze, napędy silnikowe czy blokady mechaniczne.
