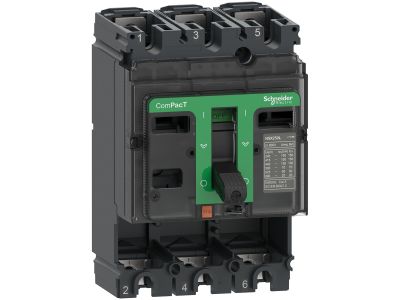

Baza wyłącznika, ComPacT NSX160F, 3P, 160A, 36kA, ComPacT NSX | C16B3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika C16B3 z prestiżowej serii ComPacT NSX firmy Schneider Electric to fundament nowoczesnych systemów rozdziału energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A, co pozwala na bezpieczną obsługę obciążeń w średnich i dużych instalacjach przemysłowych oraz komercyjnych. Konstrukcja 3-polowa (3P) zapewnia pełną ochronę trzech faz układu zasilania. Kluczowym atutem bazy jest jej zdolność wyłączania zwarciowego, która przy napięciu 380/415V wynosi 25 kA (zgodnie z parametrami bazowymi serii NSX160F osiągającymi do 36kA), co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Modułowość: Dzięki kompatybilności z wymiennymi wyzwalaczami (MicroLogic), baza pozwala na precyzyjne dostosowanie charakterystyki zabezpieczeń do specyfiki odbiornika.
• Trwałość: Seria ComPacT NSX została zaprojektowana z myślą o długotrwałej eksploatacji w wymagających warunkach środowiskowych.
• Innowacyjność: Nowa generacja ComPacT wprowadza ulepszone zaciski i akcesoria, które minimalizują ryzyko przegrzania styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze profesjonalnym. Baza wyłącznika spełnia wymagania normy IEC/EN 60947-2, która definiuje standardy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiadanie certyfikatów uznanych jednostek badawczych gwarantuje, że urządzenie zachowuje deklarowane parametry izolacyjne oraz zdolność do bezpiecznego rozłączania prądów roboczych i zwarciowych, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa przeciwpożarowego.

Zastosowanie

Baza ComPacT NSX160F znajduje szerokie zastosowanie w zaawansowanych systemach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych. Dzięki wysokiej wytrzymałości, urządzenie doskonale sprawdza się w:

• Przemyśle: Ochrona silników, maszyn oraz linii produkcyjnych przed skutkami zwarć i przeciążeń.
• Budownictwie komercyjnym: Zabezpieczanie instalacji w biurowcach, centrach handlowych oraz obiektach użyteczności publicznej.
• Infrastrukturze: Systemy zasilania gwarantowanego i rozdzielnie w obiektach o krytycznym znaczeniu.

Wskazówki Montażowe

Prawidłowy montaż bazy wyłącznika C16B3 jest warunkiem koniecznym dla jej poprawnego działania. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, który musi być zgodny z dokumentacją techniczną producenta, aby uniknąć zjawiska luzowania się połączeń pod wpływem drgań i zmian temperatury. Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy oraz zapewnić swobodny przepływ powietrza dla optymalnego chłodzenia aparatu. Po zamontowaniu wybranego wyzwalacza, należy przeprowadzić test mechaniczny mechanizmu załączającego.

FAQ

• Czy baza zawiera w zestawie wyzwalacz? Nie, model C16B3 to jednostka podstawowa (baza), do której należy osobno dobrać odpowiedni wyzwalacz magnetyczno-termiczny lub elektroniczny z serii MicroLogic, dopasowany do potrzeb danej instalacji.
• Jaka jest główna zaleta serii ComPacT NSX nowej generacji? Nowa generacja oferuje lepszą widoczność styków, łatwiejszy montaż akcesoriów pomocniczych oraz pełną kompatybilność wsteczną z osprzętem poprzedniej serii NSX.
• Czy urządzenie może pracować w dowolnej pozycji? Tak, wyłączniki ComPacT NSX mogą być montowane pionowo, poziomo lub na płasko, bez obniżania ich parametrów znamionowych.
