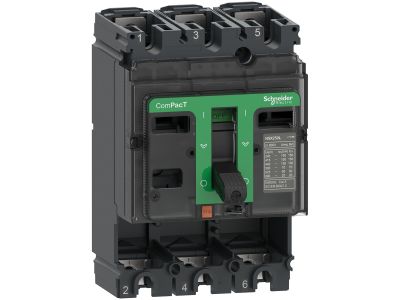

Baza wyłącznika, ComPacT NSX100N, 3P, 100A, 50kA, ComPacT NSX | C10F3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX100F o numerze katalogowym C10F3 to fundament nowoczesnych systemów rozdziału energii, zaprojektowany przez lidera branży – firmę Schneider Electric. Jest to 3-biegunowa jednostka bazowa o prądzie znamionowym 100 A, która stanowi kluczowy element serii ComPacT NSX, znanej z optymalizacji zajmowanego miejsca w rozdzielnicach przy zachowaniu najwyższych parametrów elektrycznych. Urządzenie charakteryzuje się graniczną zdolnością zwarciową Icu na poziomie 36 kA przy napięciu 415 V AC (50/60 Hz), co pozwala na skuteczne zabezpieczenie instalacji przed skutkami awarii. Znamionowe napięcie łączeniowe wynosi 690 V AC, przy czym w przypadku zastosowania modułów zabezpieczających przed upływem prądu, wartość ta jest ograniczona do 440 V AC.

• Modułowość: Podstawa dostarczana jest bez modułu wyzwalającego, co umożliwia pełną personalizację poprzez dobór odpowiedniej jednostki wyzwalacza (MicroLogic) w zależności od specyfiki chronionego obwodu.
• Kompaktowe wymiary: Szerokość 105 mm, wysokość 161 mm oraz głębokość 86 mm pozwalają na efektywne zagospodarowanie przestrzeni montażowej.
• Gotowość na cyfryzację: Jako część architektury EcoStruxure Power, baza wspiera zaawansowane funkcje monitoringu i zarządzania energią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najbardziej rygorystycznymi standardami międzynarodowymi, co gwarantuje niezawodność w wymagających środowiskach przemysłowych. Baza wyłącznika spełnia wymagania normy IEC 60947, która definiuje parametry aparatury niskonapięciowej. Dodatkowo urządzenie posiada certyfikaty CCC oraz EAC, a także spełnia specyfikacje morskie, co pozwala na jego stosowanie w aplikacjach okrętowych i offshore, gdzie odporność na trudne warunki środowiskowe jest priorytetem.

Zastosowanie

ComPacT NSX100F znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, silników oraz odbiorników końcowych w obiektach o standardowych wymaganiach dotyczących mocy zwarciowej. Dzięki swojej uniwersalności, baza ta jest wykorzystywana w centrach danych, budynkach użyteczności publicznej oraz w infrastrukturze krytycznej, gdzie ciągłość zasilania i bezpieczeństwo personelu są kluczowe. Możliwość doposażenia w liczne akcesoria, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy silnikowe, czyni go niezwykle elastycznym komponentem systemów automatyki.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem konieczne jest zainstalowanie kompatybilnego modułu wyzwalającego oraz sprawdzenie poprawności mechanicznego ryglowania jednostki.

FAQ

• Czy baza zawiera moduł wyzwalający? Nie, baza C10F3 jest dostarczana bez jednostki wyzwalającej. Należy ją dokupić osobno, wybierając model dopasowany do charakterystyki obciążenia.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Graniczna zdolność zwarciowa Icu wynosi 36 kA przy napięciu 415 V AC.
• Czy urządzenie może pracować w systemach inteligentnych? Tak, baza jest kompatybilna z systemem EcoStruxure Power, co po doposażeniu w odpowiednie moduły komunikacyjne pozwala na zdalny odczyt parametrów i diagnostykę.
