Baza wyłącznika, ComPacT NSX100H, 3P, 100A, 70kA, ComPacT NSX | C10N3 Schneider Electric

Opis i Kluczowe Cechy

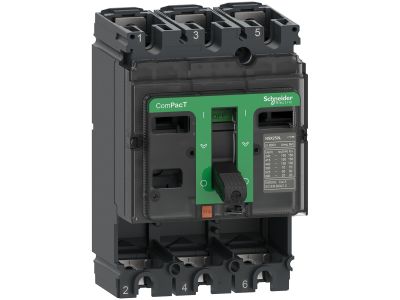

Baza wyłącznika ComPacT NSX100H o numerze katalogowym C10N3 to fundament nowoczesnych systemów rozdziału energii elektrycznej, zaprojektowany przez światowego lidera – firmę Schneider Electric. Jest to 3-biegunowa podstawa (3P), która stanowi bazę dla kompletnego wyłącznika kompaktowego o prądzie znamionowym do 100 A. Urządzenie charakteryzuje się wyjątkową zdolnością zwarciową graniczną (Icu) wynoszącą 70 kA przy napięciu 415 V AC, co gwarantuje najwyższy poziom bezpieczeństwa i ciągłości zasilania w wymagających instalacjach przemysłowych.

• Modułowość i elastyczność: Podstawa dostarczana jest bez modułu wyzwalającego, co pozwala na precyzyjne dopasowanie jednostki wyzwalającej (MicroLogic lub termomagnetycznej) do specyficznych wymagań chronionego obwodu.
• Kompaktowe wymiary: Dzięki wymiarom 105 mm x 161 mm x 86 mm, urządzenie pozwala na optymalizację miejsca w rozdzielnicy bez kompromisów w zakresie wydajności.
• Wysokie napięcie łączeniowe: Znamionowe napięcie łączeniowe wynosi 690 V AC (50/60 Hz), co umożliwia pracę w szerokim spektrum sieci elektroenergetycznych.
• Integracja cyfrowa: Jako element architektury EcoStruxure Power, baza wspiera zaawansowane funkcje monitoringu i zarządzania energią.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najbardziej rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Baza wyłącznika spełnia wymagania normy IEC 60947, która definiuje parametry aparatury niskonapięciowej. Dodatkowo, urządzenie posiada certyfikaty CCC oraz EAC, a także spełnia specyfikacje morskie, co pozwala na jego montaż na jednostkach pływających i platformach wiertniczych.

Zastosowanie

ComPacT NSX100H znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń. Jest idealnym rozwiązaniem dla:

• Przemysłowych systemów rozdziału mocy w zakładach produkcyjnych.
• Zabezpieczania głównych i odpływowych obwodów w budynkach komercyjnych i biurowcach.
• Infrastruktury krytycznej, takiej jak centra danych (Data Centers) i szpitale.
• Aplikacji morskich i offshore, dzięki odporności na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Podczas instalacji należy zwrócić szczególną uwagę na:

• Dobór jednostki wyzwalającej: Należy upewnić się, że wybrany moduł wyzwalający jest kompatybilny z serią NSX100.
• Moment dokręcania: Zaciski przyłączeniowe muszą być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Przestrzeń izolacyjna: Należy zachować minimalne odstępy od metalowych części obudowy zgodnie z dokumentacją techniczną, aby zapewnić bezpieczne gaszenie łuku elektrycznego.

FAQ

• Czy baza zawiera moduł wyzwalający? Nie, baza C10N3 jest dostarczana bez jednostki wyzwalającej. Należy ją dokupić osobno, wybierając model odpowiedni do charakterystyki obciążenia.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Zdolność zwarciowa graniczna Icu wynosi 70 kA przy 415 V AC, co czyni go odpowiednim do miejsc o wysokim spodziewanym prądzie zwarciowym.
• Czy urządzenie może pracować z zabezpieczeniem różnicowoprądowym? Tak, jednak przy zastosowaniu zabezpieczenia przed upływem prądu, znamionowe napięcie łączeniowe jest ograniczone do 440 V AC.
