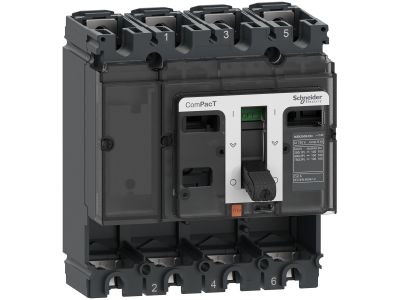

Baza wyłącznika ComPacT NSX NSX250F DC 4P | C25F4D Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX NSX250F DC 4-biegunowa to zaawansowane rozwiązanie zaprojektowane z myślą o optymalizacji przestrzeni w szafach rozdzielczych i systemach energetycznych. Wysoka zdolność wyłączania (Icu 36kA przy 750VDC) oraz prąd znamionowy 250A sprawiają, że świetnie sprawdza się w aplikacjach prądu stałego. Urządzenie dostarczane jest bez wyzwalacza, co pozwala na elastyczne dobranie akcesoriów w zależności od specyfiki instalacji.

• 4-biegunowa konstrukcja: Zapewnia pełną separację obwodów prądu stałego, zwiększając bezpieczeństwo i niezawodność instalacji.
• Wysoka zdolność wyłączania (Icu 36kA przy 750VDC): Gwarantuje skuteczną ochronę przed zwarciami w instalacjach niskiego i średniego napięcia.
• Prąd znamionowy 250A: Przeznaczony do obsługi średnich i dużych obciążeń prądu stałego.
• Dostarczana bez wyzwalacza: Elastyczność w doborze zabezpieczeń – wyzwalacz można zamówić oddzielnie.
• Zoptymalizowane wymiary (161x140x86 mm): Umożliwia kompaktową aranżację w szafach rozdzielczych i systemach modułowych.

Zgodność z Normami

Baza wyłącznika ComPacT NSX NSX250F spełnia międzynarodowe standardy bezpieczeństwa i jakości. Zgodna z normą IEC 60947, posiada certyfikacje CCC i EAC oraz spełnia wymagania specyfikacji morskich, co potwierdza jej uniwersalne zastosowanie.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX250F DC 4-biegunowa przeznaczona jest do instalacji wymagających wysokiej niezawodności i efektywności energetycznej w systemach prądu stałego.

• Aplikacje przemysłowe zasilane prądem stałym (np. elektroliza, systemy fotowoltaiczne, magazynowanie energii).
• Systemy zasilania rezerwowego i bateryjnego w centrach danych i telekomunikacji.
• Instalacje okrętowe i morskie, gdzie wymagana jest odporność na trudne warunki środowiskowe.
• Rozdzielnice niskiego i średniego napięcia w przemyśle ciężkim (np. hutnictwo, górnictwo).

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montować w dedykowanych obudowach lub szynach, zachowując odpowiednie momenty dokręcania połączeń śrubowych zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania układu.

FAQ

• Czy baza wyłącznika może współpracować z wyzwalaczem zewnętrznym? Tak, baza dostarczana jest bez wyzwalacza, co umożliwia dobór odpowiedniego rozwiązania w zależności od wymagań aplikacji. Wyzwalacze można zamówić oddzielnie.
• Jaka jest maksymalna zdolność wyłączania przy napięciu 750VDC? Zdolność zwarciowa (Icu) wynosi 36kA przy 750VDC, co zapewnia skuteczną ochronę przed zwarciami w instalacjach DC.
• Czy baza jest zgodna z normami morskimi? Tak, baza spełnia wymagania specyfikacji morskich, co potwierdza jej przydatność w instalacjach okrętowych i morskich.
