Baza wyłącznika ComPacT NSX NSX250F DC 3P | C25F3D Schneider Electric

Opis i Kluczowe Cechy

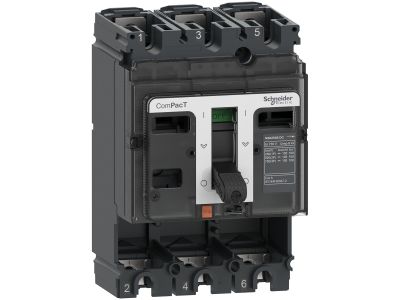

Baza wyłącznika ComPacT NSX NSX250F DC 3P to zaawansowane rozwiązanie przeznaczone do współpracy z wyłącznikami serii NSX w aplikacjach prądu stałego. Zaprojektowana z myślą o oszczędności miejsca, wyróżnia się wysoką zdolnością wyłączania zwarciowego. Charakteryzuje się kompaktowymi wymiarami (161 mm x 105 mm x 86 mm) i jest dostosowana do pracy z prądem znamionowym 250A przy napięciu 750VDC. Baza dostępna jest bez wyzwalacza, który można zamówić oddzielnie.

• 3-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i optymalną ochronę w instalacjach DC.
• Zdolność zwarciowa 36kA przy 750VDC: Wysoka odporność na zwarcia chroni instalację i urządzenia przed uszkodzeniami.
• Prąd znamionowy 250A: Możliwość pracy z wysokimi prądami ciągłymi w systemach przemysłowych i energetycznych.
• Kompatybilność z serią NSX: Uniwersalność zastosowania z różnymi modelami wyłączników ComPacT NSX.
• Brak wyzwalacza w zestawie: Elastyczność doboru wyzwalaczy (dostępne oddzielnie) w zależności od wymagań aplikacji.

Zgodność z Normami

Baza wyłącznika spełnia wymagania normy międzynarodowej IEC 60947, a także posiada certyfikację CCC i EAC. Przeznaczona do stosowania w instalacjach zgodnych z międzynarodowymi specyfikacjami, w tym dla zastosowań morskich.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX250F DC 3P przeznaczona jest do stosowania w instalacjach prądu stałego wymagających wysokiej niezawodności i odporności na zwarcia.

• Instalacje fotowoltaiczne o wysokim napięciu roboczym (do 750VDC).
• Systemy magazynowania energii w zakładach przemysłowych i elektrowniach.
• Rozdzielnice prądu stałego w obiektach morskich i offshore.
• Aplikacje przemysłowe zasilane z baterii lub prostowników wysokiego napięcia.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel SEP z uprawnieniami do prac przy instalacjach wysokiego napięcia prądu stałego. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i potwierdzić brak napięcia przy użyciu odpowiednich przyrządów pomiarowych. Baza mocowana jest do szyny montażowej lub płyty bazowej zgodnie z dokumentacją techniczną. Podczas montażu należy zachować odpowiednie odstępy izolacyjne i unikać naprężeń mechanicznych. Po montażu należy przeprowadzić testy funkcjonalne zgodnie z procedurami producenta.

FAQ

• Czy baza wyłącznika może współpracować z innymi modelami wyłączników niż NSX? Baza jest dedykowana do współpracy z serią NSX firmy Schneider Electric. Kompatybilność z innymi modelami nie została określona w danych produktu.
• Jaki typ wyzwalacza jest zalecany do bazy NSX250F? Typ wyzwalacza należy dobrać zgodnie z wymaganiami aplikacji. Dostępne są różne modele wyzwalaczy termicznych, elektromagnetycznych lub elektronicznych – szczegółowe informacje znajdują się w dokumentacji technicznej.
• Czy baza jest odpowiednia do instalacji morskich? Tak, baza spełnia międzynarodowe specyfikacje morskie i posiada odpowiednie certyfikaty. Przeznaczona jest do pracy w trudnych warunkach środowiskowych.
