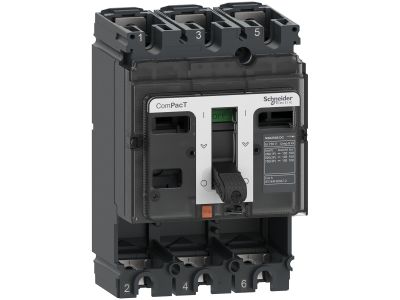

Baza wyłącznika ComPacT NSX NSX160S DC 3P | C16S3D Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX NSX160S DC w wersji 3-biegunowej to kompaktowe rozwiązanie zaprojektowane do optymalizacji przestrzeni w instalacjach prądu stałego. Wysoka zdolność wyłączania (Icu 100kA przy 750VDC) oraz prąd znamionowy 160A gwarantują niezawodną ochronę obwodów DC w środowiskach przemysłowych, energetycznych i morskich. Urządzenie dostarczane bez wyzwalacza (możliwość indywidualnego doboru), co pozwala na pełną elastyczność konfiguracji.

• 3-biegunowa konstrukcja DC: Kompaktowy układ zapewniający oszczędność miejsca w szafach rozdzielczych i obudowach, przy zachowaniu wysokiej wydajności w instalacjach stałoprądowych.
• Wysoka zdolność wyłączania Icu 100kA (750VDC): Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń w instalacjach niskiego i średniego napięcia DC.
• Prąd znamionowy 160A: Przeznaczony do zabezpieczania obwodów o średnich i dużych obciążeniach prądowych w systemach fotowoltaicznych, magazynach energii i aplikacjach przemysłowych.
• Dostawa bez wyzwalacza: Pozwala na indywidualny dobór wyzwalacza (np. termicznego, elektromagnetycznego) w zależności od wymagań aplikacji.
• Zgodność z normami międzynarodowymi: Spełnia wymogi IEC 60947, CCC oraz EAC, co potwierdza bezpieczeństwo i jakość wykonania.

Zgodność z Normami

Baza wyłącznika ComPacT NSX NSX160S DC 3P spełnia wymagania normy międzynarodowej IEC 60947 dla aparatury łączeniowej niskiego napięcia. Posiada również certyfikację CCC i EAC, a także jest zgodna ze specyfikacjami morskimi. Zapewnia to szeroką akceptację w aplikacjach przemysłowych, energetycznych i morskich.

Zastosowanie

Urządzenie przeznaczone jest do instalacji prądu stałego, gdzie wymagana jest wysoka niezawodność i kompaktowe rozwiązanie montażowe.

• Ochrona obwodów w systemach fotowoltaicznych i magazynach energii.
• Zabezpieczanie przemysłowych układów napędowych zasilanych prądem stałym.
• Stosowanie w instalacjach okrętowych i morskich – zgodność z normami morskimi.
• Ochrona obwodów w rozdzielniach energetycznych prądu stałego.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Baza montowana jest w szafach rozdzielczych lub obudowach zgodnie z wymiarami 161 mm x 105 mm x 86 mm (wys. x szer. x gł.). Przed instalacją należy upewnić się, że średnica przewodów jest zgodna z prądem znamionowym 160A. Wyzwalacz dobiera się indywidualnie w zależności od aplikacji – sprawdź dostępne opcje w ofercie sklepu. Po montażu należy przeprowadzić testy działania zgodnie z procedurami bezpieczeństwa.

FAQ

• Czy baza wymaga wyzwalacza do pracy? Nie, baza dostarczana jest bez wyzwalacza. Pozwala to na indywidualny dobór wyzwalacza termicznego, elektromagnetycznego lub innego w zależności od wymagań aplikacji.
• Jaka jest zdolność wyłączania Icu przy 750VDC? Zdolność wyłączania zwarciowego wynosi 100kA przy napięciu 750VDC, co zapewnia skuteczną ochronę przed zwarciami w instalacjach DC.
• Czy urządzenie nadaje się do zastosowań morskich? Tak, baza spełnia specyfikacje morskie i jest zgodna z wymaganiami dla instalacji okrętowych.
