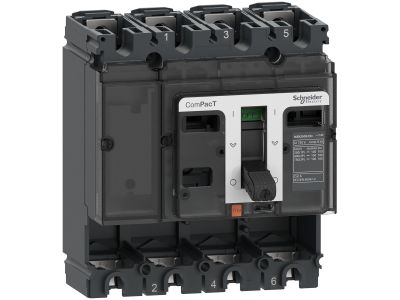

Baza wyłącznika ComPacT NSX NSX160F DC 4P | C16F4D Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX NSX160F DC 4-biegunowa to zaawansowane rozwiązanie przeznaczone do zastosowań w instalacjach prądu stałego. Wysoka zdolność wyłączania (Icu 36kA przy 750VDC) oraz znamionowy prąd 160A gwarantują niezawodną ochronę obwodów. Zoptymalizowana konstrukcja pozwala na oszczędność miejsca w szafach rozdzielczych, co ułatwia montaż w aplikacjach o wysokiej gęstości modułów.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów prądu stałego, eliminując ryzyko zwarć międzyfazowych.
• Wysoka zdolność wyłączania (Icu 36kA): Gwarantuje skuteczną ochronę przed zwarciami w instalacjach o napięciu do 750VDC.
• Prąd znamionowy 160A: Odpowiedni dla średnich i dużych instalacji, w których wymagana jest wysoka ciągłość zasilania.
• Napięcie robocze 750VDC: Przeznaczony do systemów fotowoltaicznych, magazynów energii oraz przemysłowych aplikacji DC.
• Brak wyzwalacza w standardzie: Pozwala na elastyczne dostosowanie bazy do indywidualnych potrzeb poprzez dobór odpowiedniego wyzwalacza (dostępnego osobno).

Zgodność z Normami

Baza ComPacT NSX NSX160F DC spełnia wymagania międzynarodowej normy IEC 60947, co potwierdza jej zgodność z międzynarodowymi standardami dotyczącymi aparatury łączeniowej. Produkt posiada również certyfikację CCC i EAC, a także spełnia specyfikacje morskie, co rozszerza zakres jego zastosowań.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX160F DC 4-biegunowa znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego o wysokim napięciu.

• Systemy fotowoltaiczne – ochrona modułów i falowników przed zwarciami.
• Magazyny energii – zabezpieczenie akumulatorów i przetwornic.
• Przemysłowe instalacje DC – zasilanie napędów, procesów chemicznych i innych aplikacji wymagających stabilnego napięcia.
• Morskie systemy energetyczne – ze względu na spełnienie specyfikacji morskich.

Wskazówki Montażowe

Montaż bazy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Baza montowana jest na szynie DIN lub w obudowie rozdzielczej, z zachowaniem odpowiednich odstępów izolacyjnych. Połączenia elektryczne muszą być wykonane zgodnie z dokumentacją techniczną, z uwzględnieniem właściwego momentu dokręcania śrub (szczegóły w instrukcji producenta). Po montażu konieczne jest sprawdzenie poprawności działania układu.

FAQ

• Czy baza ComPacT NSX160F DC jest wyposażona we wyzwalacz? Nie – baza dostarczana jest bez wyzwalacza. Wyzwalacz można zakupić osobno, dobierając go do konkretnych wymagań aplikacji.
• Jaki jest maksymalny prąd zwarciowy, przy którym baza zachowa swoje parametry? Baza posiada zdolność wyłączania (Icu) wynoszącą 36kA przy napięciu 750VDC, co oznacza, że skutecznie wyłączy obwód przy zwarciach o takiej wartości.
• Czy baza może być stosowana w instalacjach AC? Baza ComPacT NSX NSX160F DC jest przeznaczona wyłącznie do instalacji prądu stałego. Do instalacji AC należy stosować bazy dedykowane dla prądu przemiennego.
