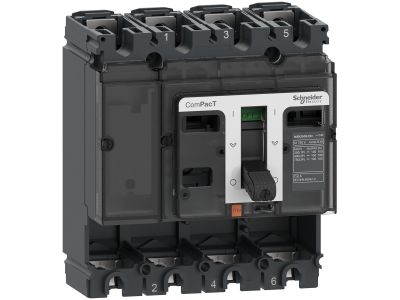

Baza wyłącznika ComPacT NSX NSX100S DC 4P | C10S4D Schneider Electric

Opis i Kluczowe Cechy

Czterobiegunowa baza wyłącznika ComPacT NSX NSX100S DC zaprojektowana do współpracy z prądem stałym to rozwiązanie dla aplikacji wymagających wysokiej niezawodności i kompaktowych rozmiarów. Wysoka zdolność zwarciowa 100kA przy napięciu 750VDC gwarantuje bezpieczeństwo nawet w krytycznych warunkach. Urządzenie dostępne w formie samej bazy (bez wyzwalacza), umożliwiającej elastyczny dobór komponentów dodatkowych.

• 4 bieguny: Pełna izolacja obwodów w instalacjach DC, eliminująca ryzyko zwarć międzyfazowych.
• Zdolność zwarciowa 100kA przy 750VDC: Zapewnia ochronę przed skutkami zwarć, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Prąd znamionowy 100A: Odpowiedni do zabezpieczenia obwodów o średnim i dużym obciążeniu w instalacjach przemysłowych i energetycznych.
• Kompaktowe wymiary (161x140x86 mm): Umożliwia montaż w ograniczonej przestrzeni, optymalizując układ rozdzielnicy.
• Konstrukcja bez wyzwalacza: Elastyczność w doborze wyzwalaczy – dopasowanie do specyficznych wymagań aplikacji.

Zgodność z Normami

Baza wyłącznika spełnia wymagania normy IEC 60947, która określa standardy dla aparatury łączeniowej niskiego napięcia. Posiada dodatkowe certyfikacje CCC i EAC, potwierdzające zgodność z międzynarodowymi wymaganiami bezpieczeństwa. Przeznaczona również do zastosowań morskich zgodnie z odpowiednimi specyfikacjami.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX100S DC znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz morskich, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia w obwodach prądu stałego.

• Ochrona obwodów DC w instalacjach fotowoltaicznych i magazynach energii.
• Zabezpieczenie linii zasilania w energetyce i przemysłowych układach napędowych.
• Stosowanie w rozdzielnicach okrętowych i platformach wiertniczych – odporność na trudne warunki środowiskowe.
• Aplikacje wymagające kompaktowych rozwiązań rozdzielczych z możliwością indywidualnego doboru akcesoriów.

Wskazówki Montażowe

Montaż bazy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Upewnić się, że układ połączeniowy jest odpowiedni dla prądu stałego (polaryzacja, dobór przewodów). Baza montowana jest na standardowej szynie TH35 lub w odpowiedniej obudowie. W przypadku stosowania dodatkowych akcesoriów (np. wyzwalaczy) należy postępować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy baza jest wyposażona we wyzwalacz? Baza dostarczana jest bez wyzwalacza, co umożliwia elastyczny dobór komponentu odpowiedniego do konkretnej aplikacji.
• Jakie są maksymalne wymiary przewodów, które można podłączyć? Dokładne wymiary otworów przyłączeniowych nie zostały podane w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej.
• Czy baza nadaje się do instalacji morskich? Tak, baza spełnia wymagania specyfikacji morskich i posiada odpowiednie certyfikaty.
