Baza wyłącznika ComPacT NSX NSX100S DC 3P | C10S3D Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1545766

EAN

3606481994783

Kod Producenta

C10S3D

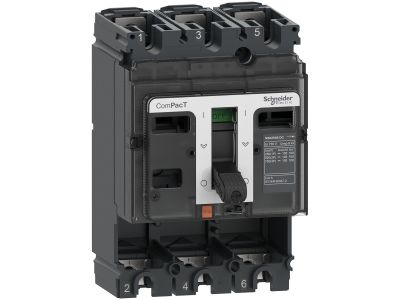

Baza wyłącznika ComPacT NSX NSX100S DC 3P

Informacja o Produkcie

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX NSX100S DC w wersji 3-biegunowej to kompaktowe, wysokowydajne rozwiązanie zaprojektowane dla instalacji prądu stałego. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego (Icu 100kA przy 750VDC) i prądem znamionowym 100A. Dostępna bez wyzwalacza (możliwość doboru wyzwalacza oddzielnie), stanowi optymalne rozwiązanie dla aplikacji wymagających niezawodnej ochrony obwodów DC.

3-biegunowa konstrukcja: Umożliwia kompleksową ochronę obwodów trójfazowych prądu stałego, zapewniając równomierne rozłożenie obciążenia.
Zdolność zwarciowa Icu 100kA przy 750VDC: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
Prąd znamionowy 100A: Przeznaczona do obwodów o średnim i dużym obciążeniu prądowym.
Kompaktowe wymiary 161x105x86 mm: Umożliwia montaż w ograniczonej przestrzeni, optymalizując wykorzystanie szaf rozdzielczych.
Bez wyzwalacza w standardzie: Pozwala na indywidualny dobór wyzwalacza (np. termicznego, elektromagnetycznego) w zależności od wymagań aplikacji i norm.

Zgodność z Normami

Baza wyłącznika ComPacT NSX NSX100S DC spełnia wymagania międzynarodowych standardów bezpieczeństwa, w tym normy IEC 60947. Jest ponadto certyfikowana zgodnie z wymaganiami CCC i EAC, a także spełnia specyfikacje morskie, co potwierdza jej wysoką jakość i niezawodność w różnych zastosowaniach.

Zastosowanie

Baza wyłącznika ComPacT NSX NSX100S DC 3P przeznaczona jest do instalacji wymagających niezawodnej ochrony obwodów prądu stałego. Ze względu na wysoką zdolność zwarciową i kompaktową konstrukcję znajduje zastosowanie w różnych branżach przemysłowych.

Ochrona obwodów fotowoltaicznych i magazynów energii – z uwagi na wysoką zdolność wyłączania zwarciowego.
Instalacje przemysłowe zasilane prądem stałym – np. napędy, przemysł chemiczny, elektroliza.
Systemy zasilania awaryjnego (UPS) i zasilanie krytycznych procesów produkcyjnych.
Zastosowania morskie i offshore – dzięki certyfikacji EAC i specyfikacjom morskim.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Baza montowana jest na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Należy zapewnić odpowiednią przestrzeń serwisową oraz zgodność z wymiarami podanymi w dokumentacji technicznej. Połączenia elektryczne należy wykonać zgodnie z oznaczeniami biegunów, z zachowaniem wymaganego momentu dokręcania (szczegóły w dokumentacji producenta).

FAQ

Czy baza wyłącznika ComPacT NSX NSX100S DC jest gotowa do pracy od razu po montażu? Nie – baza dostarczana jest bez wyzwalacza, który musi zostać dobrany i zamontowany oddzielnie w zależności od wymagań aplikacji.
Jakie są zalecane wyzwalacze do tej bazy? Dokładne typy wyzwalaczy nie zostały określone w danych produktu. Możliwość dobrania wyzwalacza termicznego, elektromagnetycznego lub kombinowanego należy skonsultować z dokumentacją techniczną producenta.
Czy baza jest odpowiednia do instalacji przemysłowych zasilanych prądem przemiennym? Nie – baza ComPacT NSX NSX100S DC jest przeznaczona wyłącznie do instalacji prądu stałego (DC). Do ochrony obwodów prądu przemiennego (AC) należy zastosować odpowiednie bazy wyłączników ComPacT NSX AC.
