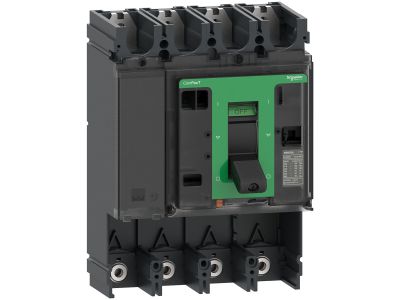

Baza wyłącznika ComPacT NSX, 630S, 100kA/415VAC, 630A, 4 biegunowy | C63H4 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX 630S w wersji 4-biegunowej to rama podstawowa zaprojektowana dla modułowych systemów rozdzielczych. Charakteryzuje się wysoką zdolnością wyłączania do 100 kA przy 415VAC oraz prądem znamionowym 630A. Dostarczana bez jednostki wyzwalającej, co umożliwia elastyczne konfigurowanie zabezpieczeń zgodnie z indywidualnymi wymaganiami instalacji. Wysoka kompatybilność z akcesoriami i jednostkami wyzwalającymi zapewnia uniwersalność zastosowań w nowoczesnych systemach elektroenergetycznych.

• Zdolność wyłączania 100 kA przy 415VAC: Zapewnia skuteczną ochronę instalacji przed zwarciami i przeciążeniami, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie robocze do 690VAC: Obsługuje szeroki zakres napięć zasilających, dostosowując się do różnych standardów przemysłowych.
• Konstrukcja 4-biegunowa: Zapewnia kompleksową ochronę zarówno obwodów fazowych, jak i neutralnego, niezbędną w instalacjach trójfazowych z wymaganiami bezpieczeństwa.
• Elastyczna konfiguracja: Rama dostarczana bez jednostki wyzwalającej umożliwia dobór odpowiedniego modułu zabezpieczającego w zależności od specyfiki instalacji.
• Wymiary 185 x 255 x 110 mm: Kompaktowa budowa ułatwia montaż w standardowych szafach rozdzielczych i osłonach modułowych.

Zgodność z Normami

Baza wyłącznika ComPacT NSX spełnia wymagania normy międzynarodowej IEC 60947-2 dotyczącej urządzeń łączeniowych i sterowniczych niskiego napięcia. Produkt posiada certyfikaty CCC i EAC, potwierdzające zgodność z wymaganiami bezpieczeństwa obowiązującymi w Chinach i na obszarze Euroazjatyckiej Unii Gospodarczej. Dostosowana do standardów morskich, co umożliwia stosowanie w instalacjach okrętowych.

Zastosowanie

Baza wyłącznika ComPacT NSX 630S znajduje zastosowanie w zaawansowanych systemach dystrybucji energii elektrycznej, gdzie wymagana jest wysoka niezawodność i precyzyjna ochrona.

• Rozdzielnice główne i podrozdzielnice w budynkach komercyjnych i przemysłowych.
• Instalacje elektroenergetyczne w zakładach produkcyjnych i centrów danych.
• Systemy zasilania awaryjnego i nieprzerwanej pracy (UPS).
• Obiekty infrastruktury krytycznej, takie jak szpitale, centra sterowania i stacje energetyczne.
• Sektory morski i offshore – instalacje okrętowe i platformy wiertnicze.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Rama montowana jest w standardowych osłonach modułowych z zachowaniem wymiarów 185 x 255 x 110 mm. Po zamontowaniu jednostki wyzwalającej, należy przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną. W przypadku instalacji morskich lub w trudnych warunkach środowiskowych, należy stosować dodatkowe osłony przeciwkorozyjne.

FAQ

• Czy baza ComPacT NSX 630S wymaga jednostki wyzwalającej? Tak – rama dostarczana jest bez jednostki wyzwalającej, co pozwala na indywidualne dobranie modułu zabezpieczającego w zależności od potrzeb instalacji.
• Jakie jest napięcie maksymalne pracy bazy? Maksymalne napięcie robocze wynosi 690VAC, jednak w przypadku zabezpieczenia przed prądem upływowym ograniczone jest do 440VAC.
• Czy baza jest kompatybilna z innymi modelami ComPacT NSX? Baza ComPacT NSX 630S jest kompatybilna z całą serią jednostek wyzwalających przeznaczonych dla serii NSX, co umożliwia elastyczne konfigurowanie systemów zabezpieczeń.
