Baza wyłącznika ComPacT NSX, 160S, 100kA/415VAC, 160A, 4 biegunowy | C16H4 Schneider Electric

Opis i Kluczowe Cechy

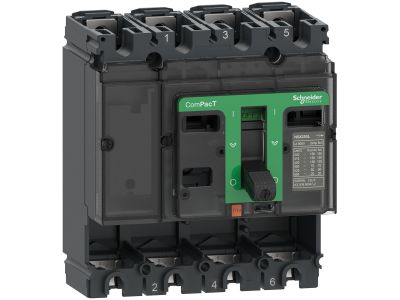

Baza wyłącznika ComPacT NSX 160S w wersji 4-biegunowej to uniwersalna rama montażowa przeznaczona do współpracy z jednostkami wyzwalającymi ComPacT NSX. Zapewnia kompaktową budowę i wysoką zdolność wyłączania prądu zwarciowego do 100 kA przy napięciu 415VAC. Przeznaczona do instalacji w systemach zasilania o napięciu roboczym do 440VAC 50/60 Hz (z zabezpieczeniem przed prądem upływowym do 690VAC).

• 4-biegunowa konstrukcja: Umożliwia pełną ochronę obwodu trójfazowego z neutralnym, zapewniając kompleksową ochronę instalacji.
• Zdolność wyłączania 100kA/415VAC: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach zwarciowych.
• Uniwersalność montażu: Kompatybilna z dowolnymi jednostkami wyzwalającymi ComPacT NSX – elastyczność w doborze funkcjonalności.
• Kompaktowe wymiary 140x161x86 mm: Optymalne wykorzystanie przestrzeni w rozdzielnicach i szafach sterowniczych.
• Zgodność międzynarodowa: Spełnia wymagania norm IEC 60947, CCC, EAC i standardów morskich – gotowa do zastosowań globalnych.

Zgodność z Normami

Baza ComPacT NSX 160S spełnia wymagania normy IEC 60947-2 oraz posiada certyfikację CCC i EAC. Produkt jest zgodny z międzynarodowymi standardami morskimi, co potwierdza jego bezpieczeństwo i niezawodność w różnych aplikacjach.

Zastosowanie

Baza wyłącznika ComPacT NSX 160S 4-biegunowa dedykowana jest do zastosowań wymagających wysokiej niezawodności i elastyczności w ochronie obwodów elektrycznych.

• Instalacje przemysłowe i budowlane – ochrona linii zasilających i odbiorników mocy.
• Systemy rozdziału energii w obiektach komercyjnych i użyteczności publicznej.
• Rozdzielnice okrętowe i morskie – spełnienie rygorystycznych norm branżowych.
• Infrastruktura krytyczna – gdzie wymagana jest wysoka zdolność wyłączania zwarć.

Wskazówki Montażowe

Montaż bazy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Rama mocowana jest w standardowych profilach szynowych TH35 (35 mm) w szafach rozdzielczych. Przed montażem jednostki wyzwalającej należy upewnić się o kompatybilności z wybranym modelem wyzwalacza. Po instalacji przeprowadzić testy funkcjonalne zgodnie z procedurami producenta.

FAQ

• Czy baza ComPacT NSX 160S 4-biegunowa współpracuje z innymi modelami wyłączników? Baza zaprojektowana jest wyłącznie do współpracy z jednostkami wyzwalającymi ComPacT NSX. Nie jest kompatybilna z innymi seriami wyłączników.
• Jaki jest maksymalny prąd roboczy bazy? Podstawowa rama ComPacT NSX 160S obsługuje prąd znamionowy do 160A.
• Czy baza posiada wbudowane zabezpieczenia? Nie – jest to rama montażowa, która wymaga oddzielnego zamówienia jednostki wyzwalającej, która zapewni funkcjonalność ochronną.
