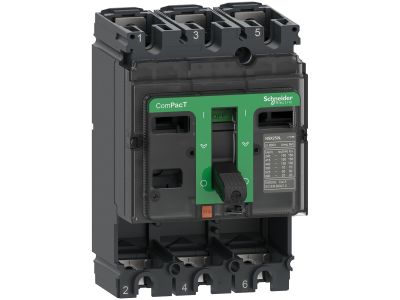

Baza wyłącznika ComPacT NSX, 160L, 150kA/415VAC, 160A, 3 biegunowy | C16S3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX 160L to 3-biegunowa rama modułowa zaprojektowana do montażu w szafach rozdzielczych i systemach ochrony obwodów. Zapewnia wysoką zdolność wyłączania prądu zwarciowego Icu wynoszącą 150kA przy 415VAC, co gwarantuje niezawodną ochronę instalacji nawet w warunkach zwarciowych. Konstrukcja kompaktowa o wymiarach 105 mm x 161 mm x 86 mm umożliwia optymalne wykorzystanie przestrzeni w rozdzielnicy. Rama dostarczana bez jednostki wyzwalającej – współpracuje z dowolnymi typami wyzwalaczy, które należy zamówić oddzielnie.

• 3-biegunowa konstrukcja: Zapewnia kompletne zabezpieczenie obwodu przez odłączanie wszystkich faz jednocześnie.
• Zdolność wyłączania Icu 150kA/415VAC: Ochrona przed zwarciami o wysokiej intensywności, minimalizująca ryzyko uszkodzeń instalacji i zagrożenia pożarowego.
• Modułowa konstrukcja: Elastyczność montażu – możliwość integracji z dowolnymi jednostkami wyzwalającymi (prądowymi, napięciowymi, różnicowoprądowymi) dostosowanymi do indywidualnych wymagań aplikacji.
• Wymiary 105 x 161 x 86 mm: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach, oszczędzając cenną przestrzeń.
• Zgodność międzynarodowa: Spełnia wymagania norm IEC 60947, CCC i EAC – zapewnia bezpieczeństwo i kompatybilność w różnych systemach elektroenergetycznych.

Zgodność z Normami

Baza ComPacT NSX 160L spełnia surowe wymagania norm międzynarodowych, w tym IEC 60947-2 dotyczącej wyłączników niskonapięciowych. Posiada certyfikaty CCC i EAC, potwierdzające zgodność z chińskimi i euroazjatyckimi standardami bezpieczeństwa. Produkt dostosowany do zastosowań morskich, co rozszerza zakres jego użyteczności.

Zastosowanie

Baza wyłącznika ComPacT NSX 160L znajduje zastosowanie w systemach elektroenergetycznych wymagających wysokiej niezawodności i elastyczności konfiguracji.

• Ochrona głównych obwodów rozdzielnic niskiego napięcia w budynkach komercyjnych i przemysłowych.
• Zabezpieczenie linii zasilających w zakładach produkcyjnych i centrów danych.
• Stosowanie w instalacjach morskich i offshorowych, gdzie wymagana jest odporność na trudne warunki środowiskowe.
• Wymagające aplikacje przemysłowe, gdzie niezbędna jest zdolność wyłączania zwarć o wysokiej intensywności.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Rama montowana jest w standardowych szynach TH35 w rozdzielnicy. Przed montażem należy upewnić się, że wymiary otworu i przestrzeń montażowa są zgodne z wymaganiami producenta. Jednostkę wyzwalającą należy dobrać zgodnie z projektem instalacji – dokładne parametry należy potwierdzić w dokumentacji technicznej. Po montażu przeprowadzić testy działania zgodnie z procedurami odbiorowymi.

FAQ

• Czy baza ComPacT NSX 160L współpracuje z jednostkami wyzwalającymi innych producentów? Tak – rama jest kompatybilna z dowolnymi jednostkami wyzwalającymi spełniającymi normę IEC 60947-2, które należy zamówić oddzielnie.
• Jaki jest prąd znamionowy ciągły bazy? Prąd znamionowy bazy wynosi 160A, co określa maksymalny prąd pracy ciągłej.
• Czy baza jest przystosowana do pracy w środowisku morskim? Tak – produkt posiada certyfikację do zastosowań morskich, spełniając odpowiednie standardy odporności korozyjnej i środowiskowej.
