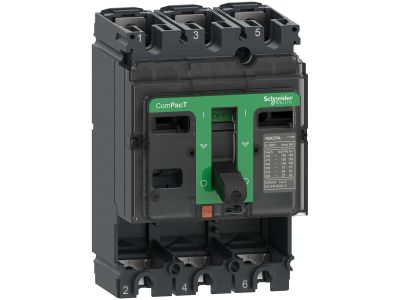

Baza Wyłącznik a NSX160H 3P, 70kA, ComPacT NSX | C16H3 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika NSX160H 3-biegunowa to kluczowy element systemu ComPacT NSX, zaprojektowana z myślą o maksymalizacji efektywności przestrzennej i niezawodności działania. Stanowi uniwersalną ramę dla wyłączników modułowych, dostarczaną bez zintegrowanej jednostki wyzwalającej – co pozwala na indywidualny dobór modułów zabezpieczających zgodnie z konkretnymi wymaganiami aplikacji. Zdolność wyłączania 70 kA przy 415VAC gwarantuje wysoką odporność na zwarcia, chroniąc instalację i sprzęt.

• 3-biegunowa konstrukcja: Zapewnia kompleksowe zabezpieczenie wszystkich faz instalacji elektrycznej w systemach trójfazowych.
• Zdolność wyłączania 70kA przy 415VAC: Ochrona przed zwarciami o najwyższych prądach, minimalizująca ryzyko uszkodzeń w instalacji.
• Napięcie robocze do 690VAC: Kompatybilność z szerokim zakresem napięć znamionowych, dostosowana do międzynarodowych standardów zasilania.
• Uniwersalność montażu: Możliwość współpracy z dowolnym typem jednostki wyzwalającej – elastyczność w konfiguracji systemu zabezpieczeń.
• Zoptymalizowane wymiary: Kompaktowa budowa 105x161x86 mm pozwala na montaż w ograniczonych przestrzeniach rozdzielnic.

Zgodność z Normami

Baza wyłącznika NSX160H spełnia wymogi normy IEC 60947, dodatkowo posiada certyfikację CCC i EAC. Zapewnia zgodność z międzynarodowymi standardami morskimi, co potwierdza jej uniwersalne zastosowanie w różnych środowiskach przemysłowych.

Zastosowanie

Baza wyłącznika NSX160H 3-biegunowa przeznaczona jest do stosowania w zaawansowanych systemach zasilania, gdzie wymagana jest wysoka niezawodność i precyzyjne zabezpieczenie instalacji elektrycznych.

• Rozdzielnice niskiego napięcia w obiektach przemysłowych i komercyjnych.
• Systemy zasilania krytycznego, np. centra danych, szpitale, zakłady produkcyjne.
• Instalacje wymagające wysokiej zdolności wyłączania zwarć, zgodnie z normą IEC 60947.
• Wyposażenie statków i platform wiertniczych – dzięki certyfikacji morskiej.

Wskazówki Montażowe

Montaż bazy wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Rama montowana jest w standardowych rozdzielnicach modułowych, z zachowaniem odpowiednich odstępów izolacyjnych. Dobór jednostki wyzwalającej oraz akcesoriów powinien odbywać się zgodnie z dokumentacją techniczną systemu ComPacT NSX. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych, weryfikujących poprawność działania zabezpieczeń.

FAQ

• Czy baza wyłącznika NSX160H współpracuje ze wszystkimi jednostkami wyzwalającymi? Tak – baza zaprojektowana jest jako uniwersalna rama, kompatybilna z dowolnym typem jednostki wyzwalającej dostępnej w ofercie systemu ComPacT NSX.
• Jaka jest dopuszczalna temperatura pracy? Dokładny zakres temperatur nie został podany w danych produktu – zaleca się zapoznanie z dokumentacją techniczną systemu ComPacT NSX w celu określenia parametrów środowiskowych.
• Czy baza posiada zabezpieczenie przed prądem upływowym? Nie – wymaga zastosowania dodatkowej jednostki wyzwalającej z funkcją RCD, jeśli taka ochrona jest wymagana.
